管壳式换热器的强化传热技术
管壳式换热器的传热强化研究包括管程和壳程两侧的传热强化研究。通过强化传热管元件与优化壳程结构实现。
一：强化传热管元件
改变传热面的形状和在传热面上或传热流路径内设置各种形状的插入物。改变传热面的形状有多种，其中用于强化管程传热的有：螺旋槽纹管、横纹管、螺纹管、缩放管、旋流管和螺旋扁管等。另外，也可采用扰流元件，在管内装入麻花铁，螺旋圈或金属丝片等填加物，亦可增强湍动，且有破坏层流底层的作用。

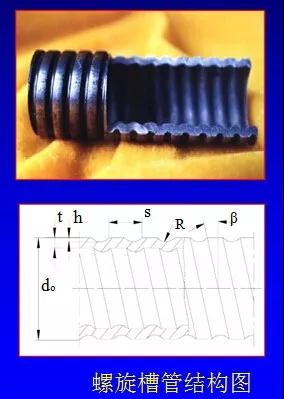

1、螺旋槽管
螺旋槽纹管管壁是由光管挤压而成。其管内传热强化主要：一是螺旋槽近壁处流动的限制作用，使管内流体做整体螺旋运动来产生局部二次流动；二是螺旋槽所导致的形体阻力，产生逆向压力梯度使边界层分离。螺旋槽纹管具有双面强化传热的作用，适用于对流、沸腾和冷凝等工况，抗污垢性能高于光管，传热性能较光管提高2~4倍。
2、横纹槽管
横纹管的强化机理为：
当管内流体流经横向环肋时，管壁附近形成轴向游涡，增加了边界层的扰动，使边界层分离，有利于热量的传递。当游涡将要消失时流体又经过下一个横向环肋，因此不断产生涡流，保持了稳定的强化作用。

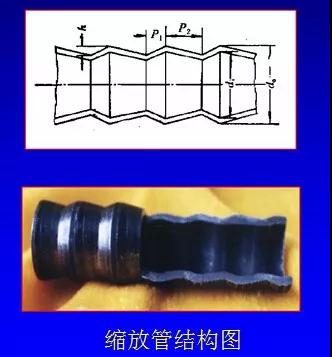

3、缩放管
换热管表面的竹节状结构，使管内介质流动时，产生收缩和放大效应，使介质湍动程度增加，提高了管内介质的热交换能力，而且管内靠近管壁的介质沿管的轴向流动时，其方向和速度在波节处产生突变，形成局部湍流，使管壁处流体的滞留底层减薄，热阻降低，也使管外介质的传热能力提高。

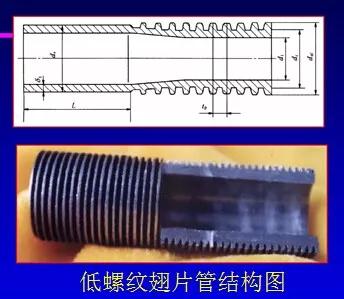

4、低螺纹翅片管
普通换热管经轧制在其外表面形成螺纹翅片的一种高效换热管型。其强化作用是在管外。对介质的强化作用一方面体现在螺纹翅片增加了换热面积；另一方面是由于壳程介质流经螺纹管表面时，表面螺纹翅片对层流边层产生分割作用，减薄了边界层的厚度。
当用于蒸发时，可以增加单位表面上气泡形成的数量，提高沸腾传热能力；
当用于冷凝时，螺纹翅片十分有利于管下端冷凝液的滴落，使液膜减薄，热阻减少，提高冷凝传热效率。

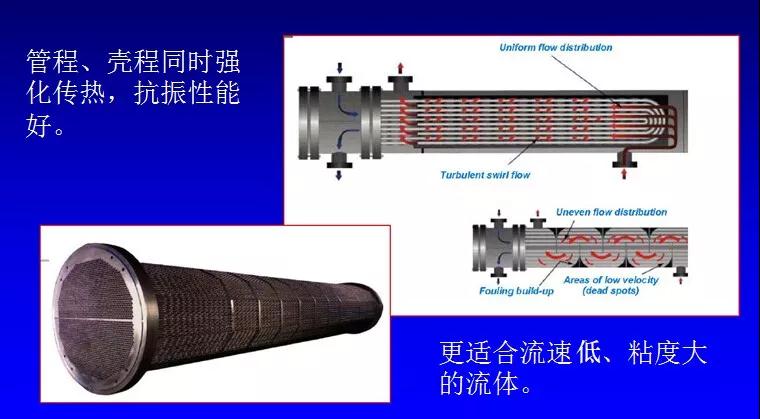

5、螺旋扁管
螺旋扁管(Twisted tube)的结构特点是管子的任一截面均为一长圆。
螺旋扁管的强化机理：由于管子的独特结构，使管程与壳程同时处于螺旋流动，促进了湍流程度。此换热器比常规换热器总传热系数高40％，而压力降则几乎相等。此换热器可用于气—气、液—液以及气—液换热过程。
6、菱形翅片管
菱形翅片管为带有周向非连续三维翅片的高效传热管，其传热强化性能优于带周向连续翅片的螺纹翅片管。当用于冷凝强化传热时，由于其三维翅片的特殊结构造成翅片表面液膜的表面张力分布不均(根部大，顶部小)，液膜被拉向根部，使三维翅片表面的液膜厚度大幅度的减薄，热阻减小，使汽态介质和管外壁的换热能力增强，从而提高换热效果。

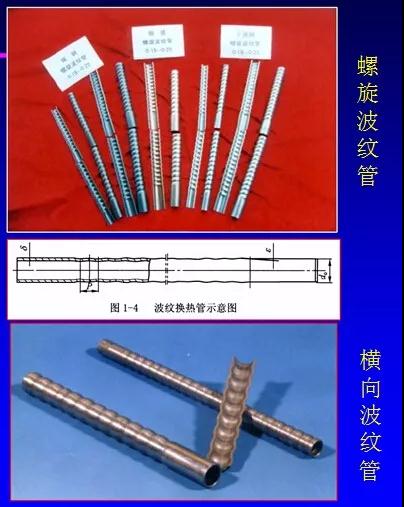

7、波纹管
波纹管是以普通光滑换热管为基管，采用无切削滚扎工艺使管内外表面金属塑性变形而成，双侧带有波纹的管型。
波纹管管内被挤出凸肋，从而改变了管内壁滞流层的流动状态，减少了流体传热热阻，增强了传热效果。

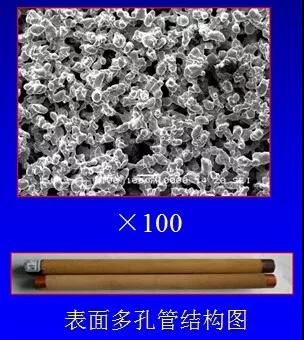

8、表面多孔管（烧结、热喷涂、电镀等）
9、T形翅片管
T形翅片管是由光管经过滚轧加工成型的一种高效换热管。其结构特点是在管外表面形成一系列螺旋环状T形隧道。管外介质受热时在隧道中形成一系列的气泡核，由于在隧道腔内处于四周受热状态，气泡核迅速膨大充满内腔，持续受热使气泡内压力快速增大，促使气泡从管表面细缝中急速喷出。气泡喷出时带有较大的冲刷力量，并产生一定的局部负压，使周围较低温度液体涌入T形隧道，形成持续不断的沸腾。

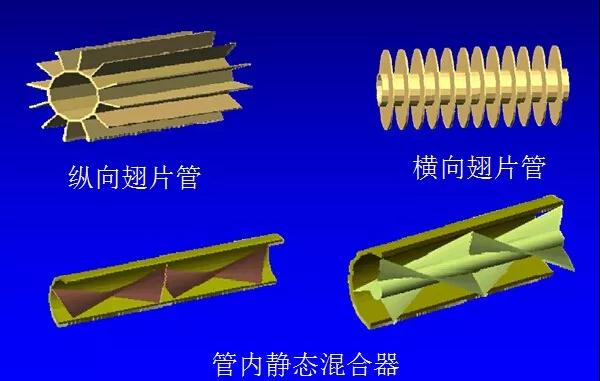

10、其他形式换热管
二：管壳强化传热
壳程强化传热的途径主要有两种：
一是改变壳程挡板或管支撑物的形式，以减少或消除壳程流动与传热的滞留死区，使传热面积得到充分利用。如折流杆换热器、空心环换热器、螺旋折流板换热器等等。
二是改变管子外形或在管外加翅片，即通过管子形状或表面性质的改造来强化传热，以提高换热器效率。如槽纹管、翅片管、表面多孔管、钉头管等等。
在这里广东捷邦主要向大家介绍第一种方法。

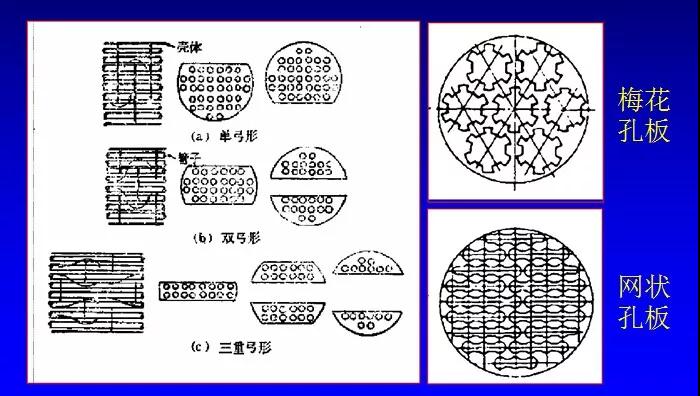

1、不同形式的折流板换热器

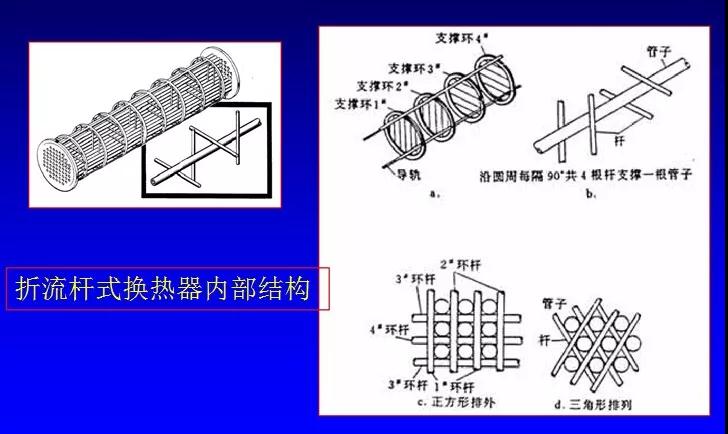

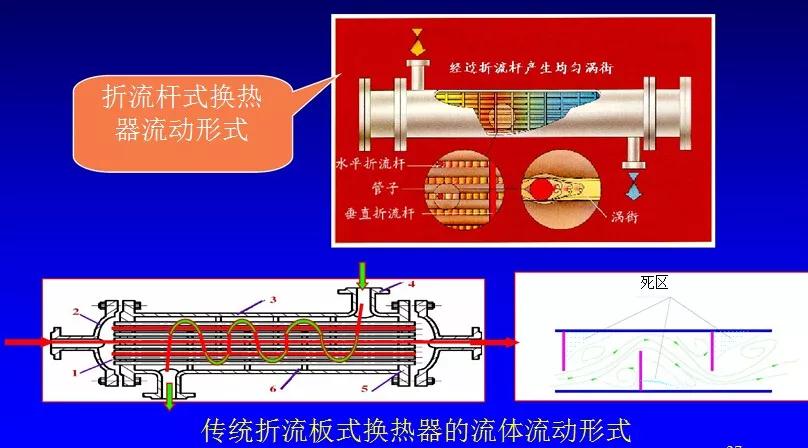

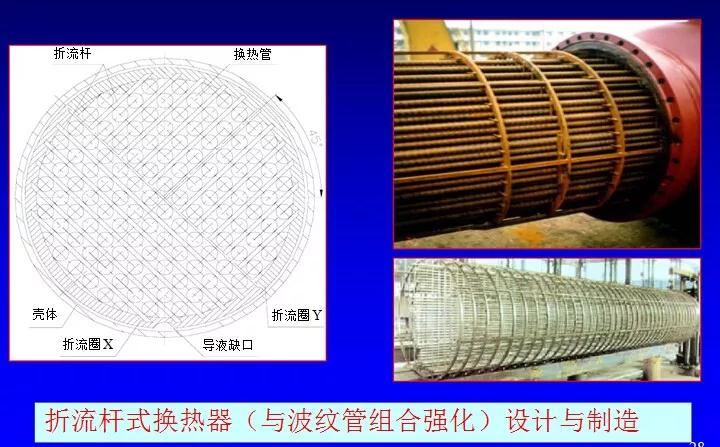

2、折流杆式换热器
折流杆换热器是目前应用最广的新型管壳式换热器。此种换热器广泛应用于单相沸腾和冷凝的各种工况。其总传热系数比普通折流板换热器提高40~60%，且抗振性能好。把折流杆支撑结构与螺旋槽管、横纹槽管、底翅片管、T形翅片管等强化传热管组合，形成复合强化传热技术。

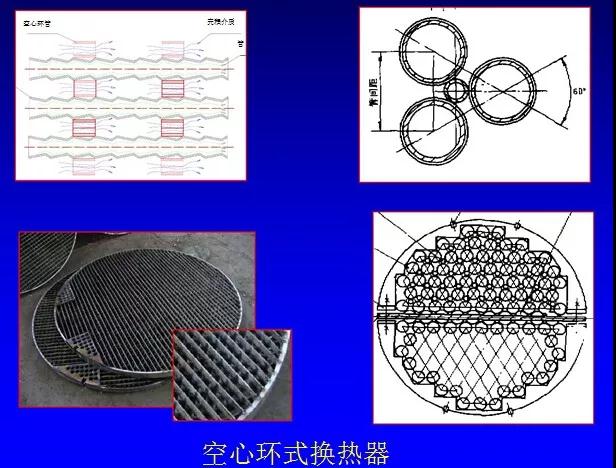

3、空心环式换热器
空心环管壳式换热器是我国于20世纪90年代发明的一种新型管壳式换热器。空心环是由直径较小的钢管截成短节，均匀地分布于换热管管间的同一截面上，呈线性接触，在紧固装置螺栓力的作用下，使管束相对紧密固定。空心环作为支撑形式，已成功地应用于小型氮肥厂。

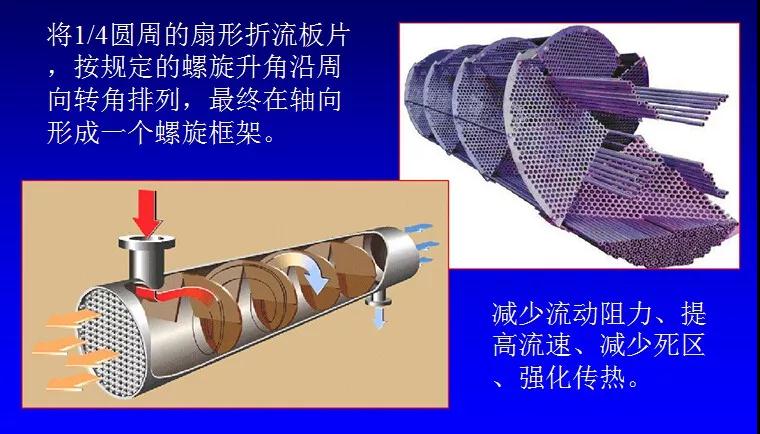

4、螺旋折流板换热器
螺旋折流板换热器是最新发展起来的一种管壳式换热器，与常规折流板相互平行布置方式不同，它的折流板相互形成一种特殊的螺旋形结构，每个折流板与壳程流体的流动方向成一定的角度，使壳程流体做螺旋运动，能减少管板与壳体之间易结垢的死角，从而提高了换热效率。在气—水换热的情况下，传递相同热量时，该换热器可减少30％~40％的传热面积，节省材料20％~30％。此换热器尤适宜于处理含固体颗粒、粉尘和泥沙等流体。

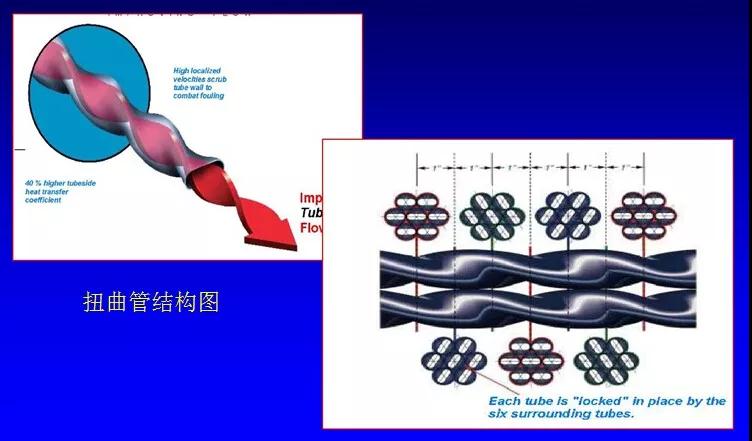

5、扭曲管换热器
