制冷系统换热器的作用与特点
换热器(heat exchanger),是将热流体的部分热量传递给冷流体的设备,又称热交换器。捷邦换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位,其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等,应用广泛。
一、认识换热器

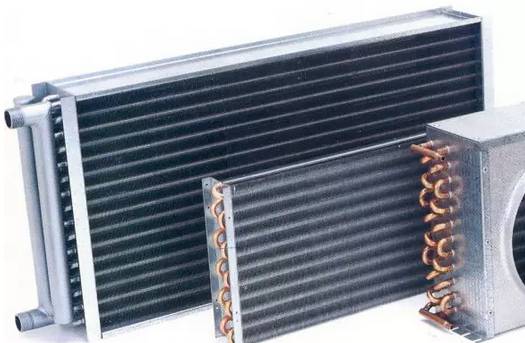

1、翅片式换热器

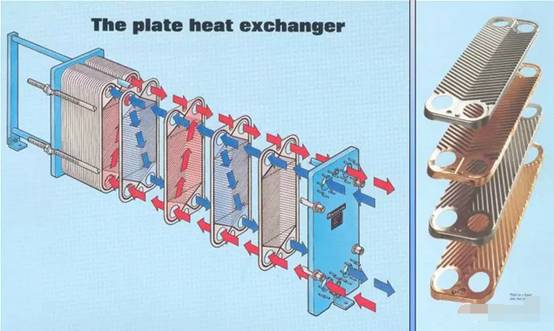

2、板式换热器

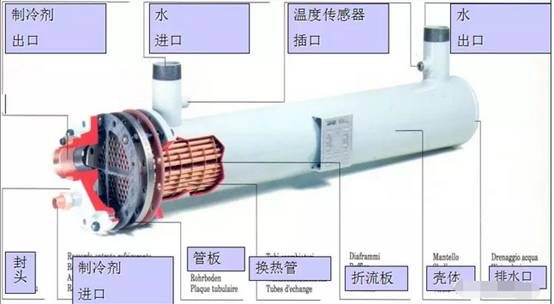

3、管壳式换热器
捷邦换热器严格按照国家标准进行了结构强度、传热传质方面的优化设计,使产品在保证性能的同时提高了材料的利用率,采用捷邦换热器的中央空调已广泛的应用于全国各种行业,如航空航天、舰船、高档娱乐场所、大型Shopping Center、Supermarket等。
二、换热器系统中的型式

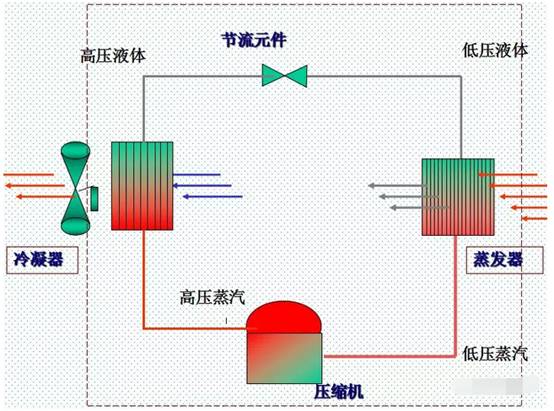

1、风冷/冷风系统

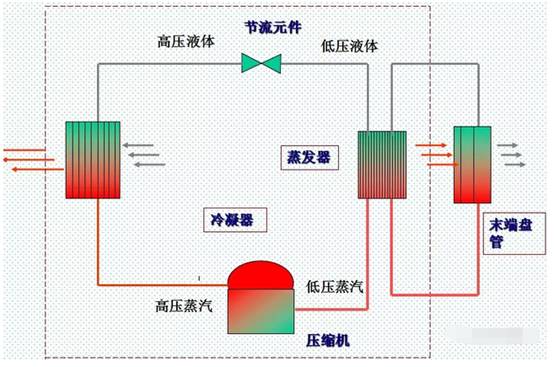

2、风冷/冷水系统

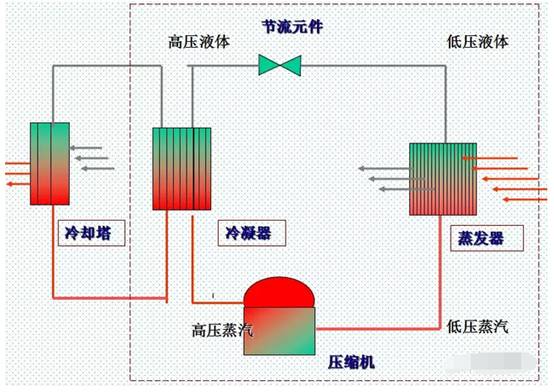

3、水冷/冷风系统

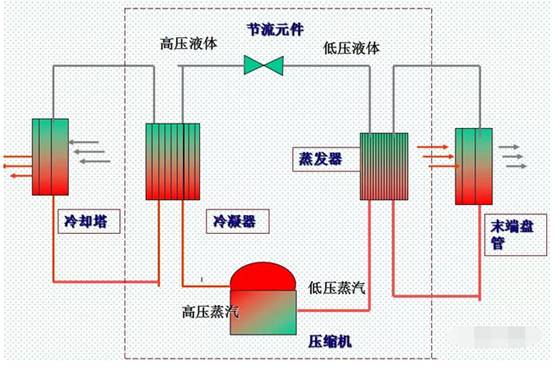

4、水冷/冷水系统
三、换热器分类
按结构形式:
◆ 翅片管式(制冷剂/空气、载冷剂/空气)
◆ 壳管式(制冷剂/载冷剂)
◆ 套管式(制冷剂/载冷剂)
◆ 板式(制冷剂/载冷剂)
◆ 冷却塔(水/空气)
按换热介质形式:
◆ 制冷剂/空气——翅片管式
◆ 制冷剂/载冷剂(壳管式/套管式/板式)
◆ 水/空气( 冷却塔)
按功能分:
◆ 蒸发器
◆ 冷凝器
◆ 末端盘管
◆ 冷却塔
四、冷凝器的结构和特点

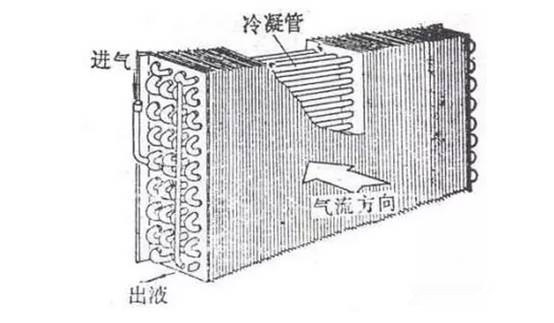

1、风冷/空气冷却式冷凝器
空气和R22常呈逆流,与水冷式冷凝器比较,效率较低,使用于中小机组。

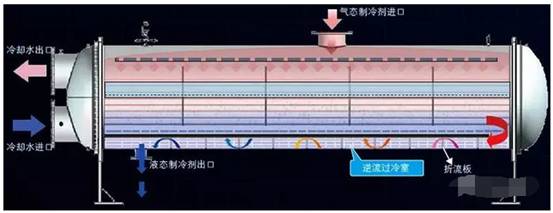

2、卧式壳管式冷凝器
端盖内有隔板,以将换热管分隔成几个流程,多采用偶数流程,使接管在同一侧。制冷剂走壳程,即R22在管外冷凝,上部进气,从下部排出。冷却水走管程;下进上出。水与R22逆向流动。传热系数较高(与风冷比较),冷却水耗量少(与立式比较),应用广泛。
3、套管式冷凝器
大直径的无缝钢管内套一根或多根铜管,并弯制成螺旋型,铜管常用低肋管。制冷剂走外套管侧,上进下出,冷却水走内管;下进上出。水与制冷剂逆向流动,常用于水冷柜机中。制造工艺比较简单,成本较壳管式低。
4、板式冷凝器
板片由不锈钢薄片冲压成型,制冷剂和冷却水在薄片间隔流动,接触充分,换热效率高。板式换热器只需要管壳式换热器面积的1/2~1/4 即可达到同样的换热效果,但阻力损失少、占地小,制造工艺比较复杂,价格高,易堵塞。
五、蒸发器的结构和特点
1、翅片式蒸发器
制冷剂常下进上出,空气和制冷剂2常呈逆流,效率较低(与卧式壳管式比较),广泛应用于中小机组。

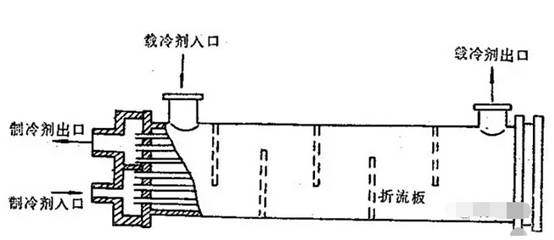

2、壳管式蒸发器
制冷剂走壳程,即制冷剂在管外气化,下部进液,从上部排气;液体充满筒体空间的70~80%。制冷剂一直在蒸发器内沸腾,传热面与液态制冷剂接触,所以沸腾放热系数较大;结构紧凑。
制冷剂充灌量大,因为制冷剂充灌量大,所以制冷剂与润滑油相溶时,润滑油难以返回压缩机;容易冻结。
3、板式蒸发器
板式蒸发器,板片由不锈钢薄片冲压成型,片间采用焊接方式连接,制冷剂和冷却水在薄片间隔流动,接触充分,换热效率高,制造工艺比较复杂,价格高。水流速低,易堵塞、易冻结。
