管壳式换热器中的折流板需要遵循那些布置原则呢?
来源:
广东捷邦节能 日期:2019-04-22
管壳式换热器是将热流体的部分热量传递给冷流体的设备,在化工、石油、动力、食品及其它许多工业生产中占有重要地位,其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等,应用广泛。那么换热器中的折流板需要遵循那些布置原则呢?广东捷邦为大家简单的讲解一下。

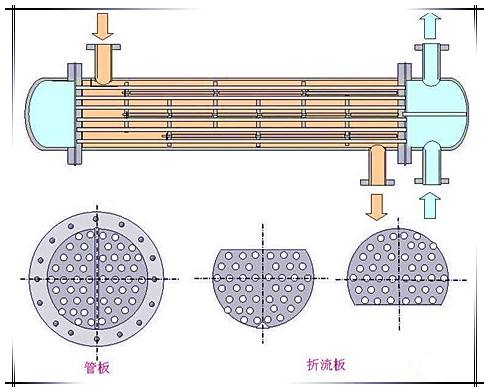

1、折流板的布置须符合工艺设计条件的要求。特别是对折流板的形式、折流板的间距、靠近壳程物料进出口的折流板位置等须尽可能满足工艺设计条件
2、在工艺设计条件没有特别要求的情况下,折流板一般应按等间距布置,管束两端的折流板尽可能靠近壳程进、出口接管。
3、管壳式换热器的壳程为单相清洁流体时,折流板缺口应水平上下布置,若气体中含有少量液体时,则应在缺口朝上的折流板的低处开通液口;若液体中含有少量气体时,则应在缺口朝下的折流板的高处开通气口。
4、管壳式换热器、冷凝器和重沸器的壳程介质为气、液相共存或液体中含有固体物料时,折流板缺口应垂直左右布置,并在折流板低处开通液口。
管式换热器是最典型的间壁式换热器,至今仍在所有换热器中占据主导地位。管式换热器主要有壳体、管束、管板和封头等部分组成,壳体多呈圆形,内部装有平行管束,管束两端固定于管板上。
1、折流板的布置须符合工艺设计条件的要求。特别是对折流板的形式、折流板的间距、靠近壳程物料进出口的折流板位置等须尽可能满足工艺设计条件
2、在工艺设计条件没有特别要求的情况下,折流板一般应按等间距布置,管束两端的折流板尽可能靠近壳程进、出口接管。
3、管壳式换热器的壳程为单相清洁流体时,折流板缺口应水平上下布置,若气体中含有少量液体时,则应在缺口朝上的折流板的低处开通液口;若液体中含有少量气体时,则应在缺口朝下的折流板的高处开通气口。
4、管壳式换热器、冷凝器和重沸器的壳程介质为气、液相共存或液体中含有固体物料时,折流板缺口应垂直左右布置,并在折流板低处开通液口。
管式换热器是最典型的间壁式换热器,至今仍在所有换热器中占据主导地位。管式换热器主要有壳体、管束、管板和封头等部分组成,壳体多呈圆形,内部装有平行管束,管束两端固定于管板上。
