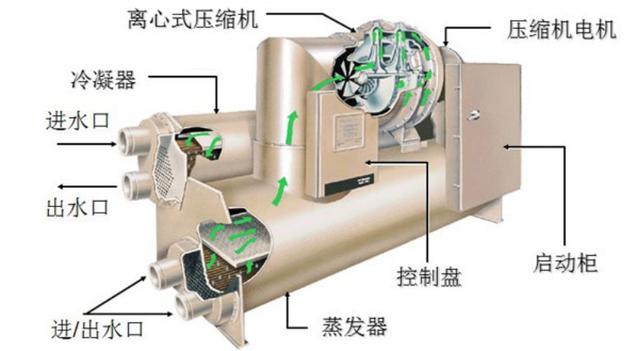

大型离心式和螺杆式冷水机组中壳管换热器的分类

蒸发器和冷凝器属于壳管器的其中一种

壳管器有干式和满液式两种

在离心式和螺杆式冷水机组中，蒸发器/冷凝器的型式主要是满液式和干式两种

如何识别：

干式壳管器特点：1.冷媒在铜管里面流动，2.用膨胀阀节流，有干燥过滤器。

满液式壳管器：1.水在铜管里面流动，冷媒在铜管外面流动；2.有节流装置，不用膨胀阀节流。

优缺点比较：

干式壳管器：冷功产品的效果好

优点：1.回油稳定2.冷媒侧遇到的阻力小；3.冷媒充液量只是满液式的1/2-1/3。

缺点：1.换热性能没满液式的好；2.仅限中小型设备使用。

满液式壳管器：冷功产品不如干式好

其优缺点与干式相反。由于其大范围换热效果比干式好，现在中大型设备多数使用满液式。


壳管器剖面图

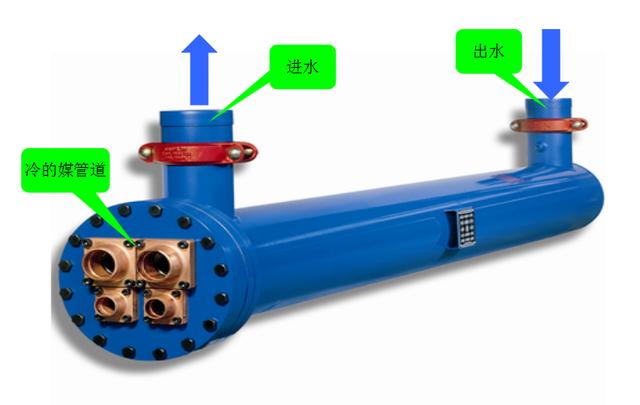

• 满液式换热器：水在铜管里面流

• 干式壳管器：冷媒在铜管里面流


满液式冷凝器



干式壳管器
