中央空调冷水机组结构与识图

中央空调分风冷机组和水冷机组两类，风机指直接交换新风制冷或制热，水机指先制冷或加热热媒水送至风机盘管空调系统处，由新风或混合风在末端将热能或冷能送入指定地段。

冷水机组又称为：冷冻机、制冷机组、冰水机组、冷却设备等，因各行各业的使用比较广泛，所以对冷水机组的要求也不一样。冷水机组包括四个主要组成部分：压缩机，蒸发器，冷凝器，膨胀阀，从而实现了机组制冷制热效果。捷邦与多家国内外大型的中央空调企业和工业低温冷冻企业建立稳定的合作关系，优秀的管壳换热产品广泛的应用于冷水机组。

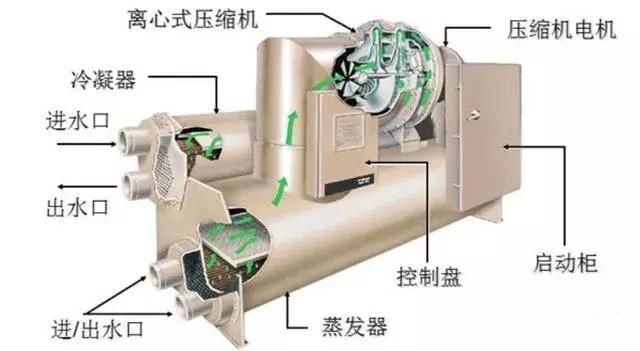

离心式冷水机组结构

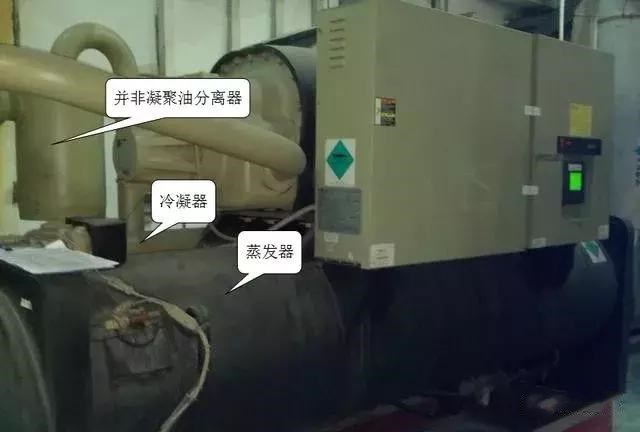

大型离心式中央空调冷水机组


大型螺杆式中央空调冷水机组


离心式冷水机组

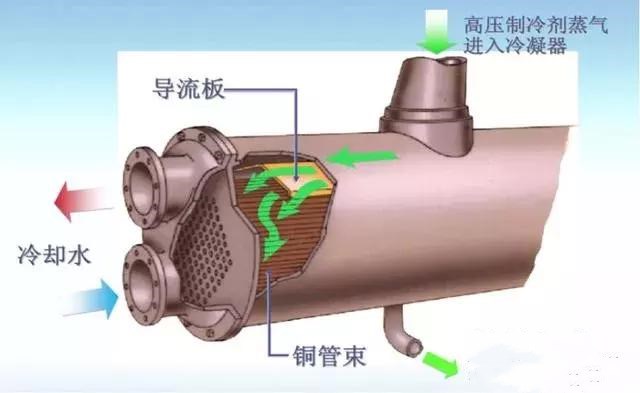

壳管器的分类与特点

在离心式和螺杆式冷水机组中，蒸发器/冷凝器的型式主要是满液式和干式两种，那么如何识别？

• 满液式换热器：水在铜管里面流。
• 干式壳管器：冷媒在铜管里面流。
•

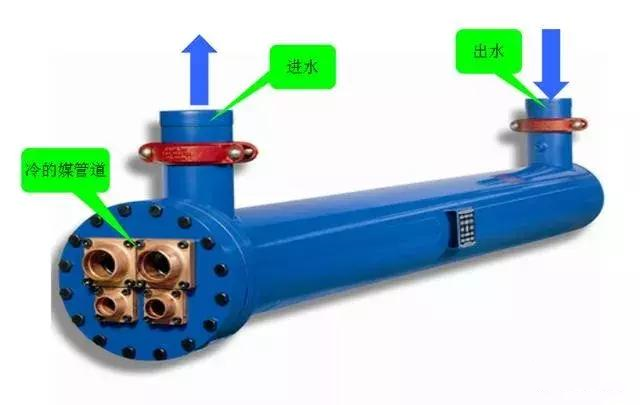

干式壳管器特点：

• 冷媒在铜管里面流动，
• 用膨胀阀节流，有干燥过滤器。
• 冷功产品的效果好。
• 回油稳定，冷媒侧遇到的阻力小，冷媒充液量只是满液式的1/2-1/3
• 但是换热性能没满液式的好，仅限中小型设备使用。
•

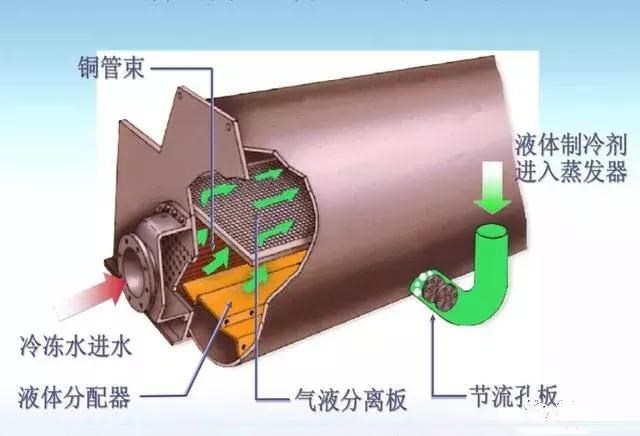

• 满液式壳管器特点：

  • 水在铜管里面流动，冷媒在铜管外面流动；有节流装置，不用膨胀阀节流。
  • 冷功产品不如干式好。
  • 其优缺点与干式相反。由于其大范围换热效果比干式好，现在中大型设备多数使用满液式。
  •
  •
  •
