捷邦实用新型专利：一种多功能清洁型蒸发器

来源： 广东捷邦节能 日期：2019-05-12

广东捷邦本实用新型公开了一种多功能清洁型蒸发器，包括圆筒壳，圆筒壳的两侧设有连接装置，连接装置中外侧的固定环板与接头壳的内侧固定连接，接头壳与圆筒壳相通，接头壳与圆筒壳的中心轴线重合，该多功能清洁型蒸发器，结构简单，安装连接使用方便，便于维护清理，安装固定牢固，给使用者的使用带来了极大的便利，能够通过清洁观察装置查看换热管外观情况是否脏污严重，判断冷冻水水质是否需要更换，停机清洗时能更方便的清洗换热管壁脏污，查看换热管壁清洗的清洁情况，防双金属腐蚀结构能够很好的避免双金属相互腐蚀情况的发生，减轻了人员的维护负担，保证了制冷效果，延长了使用寿命，提升了蒸发器的使用效率。

技术领域
本实用新型涉及制冷设备技术领域，具体为一种多功能清洁型蒸发器。
背景技术
现有技术中：授权公布号CN 201297807 Y的专利公开了涉及一种壳管式蒸发器，包括设置在壳体上的进出水管，进出水管设置在壳体的顶部或底部，进出水管呈T形，进出水管与壳体的轴向垂直或倾斜，壳管式蒸发器为二个及以上纵向并排布置且并联安装时，位于二个相邻的壳管式蒸发器中间的进出水管通过对接水管相连通，位于最外侧的壳管式蒸发器的进出水管与连接管相连通，壳管式蒸发器为二个级以上横向并排布置且并联安装时，每个壳管式蒸发器上的二个进出水管分别通过连接管与位于其侧面的主水管相连通，蒸发器是制冷四大件中很重要的一个部件，低温的冷凝液体通过蒸发器，与外界的空气进行热交换，气化吸热，达到制冷的效果，目前管壳式蒸发器由于经过长时间的使用后，看不到壳程内铜管外观，无法判断因冷冻水水质较差或者是换热器运行时间较长结垢的严重性，影响换热效果的情况，尤其是无法判断铜管壁的结垢清洗情况，安装固定不够牢固，换热管与管板接触位置双金属腐蚀现象严重，因此能够解决此类问题的一种多功能清洁型蒸发器的实现势在必行。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种多功能清洁型蒸发器，结构简单，安装连接使用方便，便于维护清理，安装固定牢固，给使用者的使用带来了极大的便利，能够通过清洁观察装置查看换热管外观情况是否脏污严重，判断冷冻水水质是否需要更换，停机清洗时能更方便的清洗换热管壁脏污，查看换热管壁清洗的清洁情况，防双金属腐蚀结构能够很好的避免双金属相互腐蚀情况的发生，减轻了人员的维护负担，保证了制冷效果，延长了使用寿命，提升了蒸发器的使用效率，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能清洁型蒸发器，包括圆筒壳，所述圆筒壳的两侧设有连接装置，连接装置中外侧的固定环板与接头壳的内侧固定连接，接头壳与圆筒壳相通，接头壳与圆筒壳的中心轴线重合，圆筒壳的内壁两侧对称设有管板，管板的表面设有均匀分布的防双金属腐蚀结构，防双金属腐蚀结构中防腐蚀套筒的管内壁与换热管的外表面焊接，换热管在接头壳与圆筒壳形成的密闭腔内呈转角正方向排列，右侧的接头壳进气口处设有进气管，进气管在靠近圆筒壳中心的一端与换热管的进气口相连，右侧的接头壳出气口处设有出气管，出气管在靠近圆筒壳中心的一端与换热管的出气口相连，圆筒壳的表面前侧均匀分布的圆形开口处设有管口接管，管口接管的前端设有清洁观察装置，换热管的表面底端进液口处设有入液管，换热管的表面上端出液口处设有出液管。

作为本实用新型的一种优选技术方案，所述连接装置包括螺纹筒，所述圆筒壳的两侧内螺纹与螺纹筒的外螺纹通过螺纹连接，螺纹筒在远离圆筒壳中心的一端与接头壳的内侧端头固定连接，圆筒壳的表面外侧与接头壳的表面内侧设有两个对称分布的固定环板，两个对称分布的固定环板上端螺纹孔通过固定螺栓螺纹连接，由于两个对称分布的固定环板上端螺纹孔通过固定螺栓螺纹连接，便于对接头壳内部的便利清理维护。

作为本实用新型的一种优选技术方案，所述清洁观察装置包括密封胶圈，所述管口接管的前侧管口内壁上插槽底端设有密封胶圈，管口接管的前侧管口内壁上插槽与插筒插接，插筒的后面与密封胶圈的上表面接触连接，插筒的前端设有观察管，观察管的前侧管口处设有视液镜，观察管的表面与弧形压块的内壁接触连接，两个对应设置的弧形压块上下端螺纹孔通过锁紧螺杆螺纹连接，锁紧螺杆的杆体上螺纹连接有固定螺母，固定螺母的侧面与弧形压块的上下端固定片侧面接触连接，能够通过视液镜查看换热管外观情况是否脏污严重，判断冷冻水水质是否需要更换，停机清洗时，松开固定螺母与锁紧螺杆螺纹连接，松开锁紧螺杆与弧形压块的上端螺纹孔的螺纹连接，将插筒从管口接管的前端插槽内拔出，能更方便的清洗换热管壁脏污，查看换热管壁清洗的清洁情况。

作为本实用新型的一种优选技术方案，所述防双金属腐蚀结构包括管孔，所述管板的表面设有均匀分布的管孔，管孔的内壁设有胶圈，胶圈的内壁设有防腐蚀套筒，胶圈和防腐蚀套筒起到金属隔绝，能够很好的避免双金属相互腐蚀情况的发生。
作为本实用新型的一种优选技术方案，所述固定环板在靠近圆筒壳中心的一侧设有环形槽，环形槽的槽内设有环形密封圈，环形密封圈的厚度大于环形槽的槽高，保证连接处的密闭性。

作为本实用新型的一种优选技术方案，所述弧形压块在靠近管口接管中心的内壁设有密封垫，保证连接处的密闭性。
作为本实用新型的一种优选技术方案，所述圆筒壳的弧面底端设有两个均匀分布的支座，支座的底端设有底板，底板的上端四角设有均匀分布的固定螺纹孔，支座的两侧底端设有加强筋，加强筋的底端与底板的上表面固定连接，通过螺栓将底板上的固定螺纹孔与安装部位螺纹孔螺纹连接，实现装置牢固安装固定。
与现有技术相比，本实用新型的有益效果是：本多功能清洁型蒸发器，结构简单，由于两个对称分布的固定环板上端螺纹孔通过固定螺栓螺纹连接，实现对接头壳内部的便利清理维护，通过管口接管便于对圆筒壳及换热管清洁处理，通过螺栓将底板上的固定螺纹孔与安装部位螺纹孔螺纹连接，实现装置牢固安装固定，给使用者的使用带来了极大的便利，能够通过视液镜查看换热管外观情况是否脏污严重，判断冷冻水水质是否需要更换，停机清洗时，松开固定螺母与锁紧螺杆螺纹连接，松开锁紧螺杆与弧形压块的上端螺纹孔的螺纹连接，将插筒从管口接管的前端插槽内拔出，能更方便的清洗换热管壁脏污，查看换热管壁清洗的清洁情况，胶圈和防腐蚀套筒起到金属隔绝，能够很好的避免双金属相互腐蚀情况的发生，减轻了人员的维护负担，保证了制冷效果，延长了使用寿命，提升了蒸发器的使用效率。

附图说明

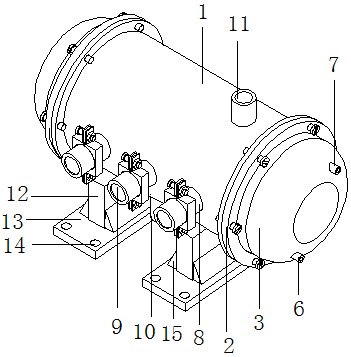

图1为本实用新型结构正面示意图；

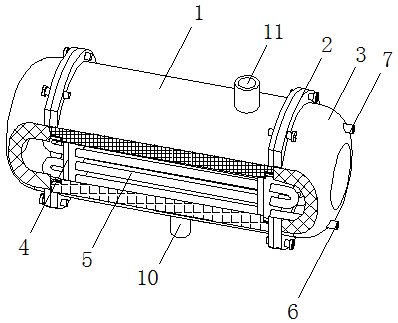

图2为本实用新型结构内部剖视示意图；

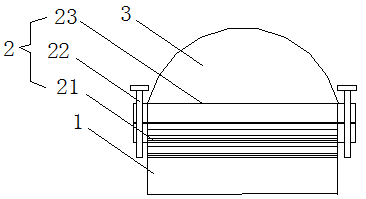

图3为本实用新型结构连接装置平面示意图；

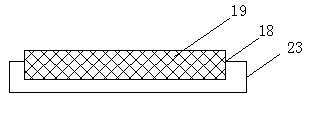

图4为本实用新型结构固定环板内部平面示意图；

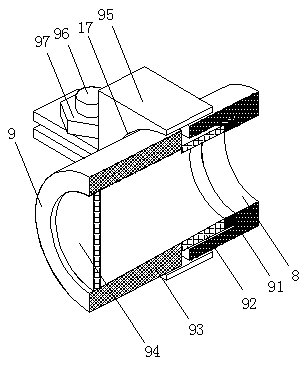

图5为本实用新型结构清洁观察装置内部剖视示意图；
图6为本实用新型结构防双金属腐蚀结构平面示意图。
图中：1圆筒壳、2连接装置、21螺纹筒、22固定螺栓、23固定环板、3接头壳、4管板、5换热管、6进气管、7出气管、8管口接管、9清洁观察装置、91密封胶圈、92插筒、93观察管、94视液镜、95弧形压块、96锁紧螺杆、97固定螺母、10入液管、11出液管、12支座、13底板、14固定螺纹孔、15加强筋、16防双金属腐蚀结构、161管孔、162胶圈、163防腐蚀套筒、17密封垫、18环形槽、19环形密封圈。
