捷邦发明专利：一种基于导流板和防涡旋装置一体化的冷凝器

来源： 广东捷邦节能 日期：2019-05-20

广东捷邦本发明公开了一种基于导流板和防涡旋装置一体化的冷凝器，包括外壳，所述外壳为左右端均敞口筒状壳体，所述外壳的左端口设有左端罩，本基于导流板和防涡旋装置一体化的冷凝器，结构简单，安装和使用方便，通过分流板、防冲板和挡罩进行递进式的分流，提高冷媒的轴向分布率，使冷媒在断面的分布上具有均匀性，从而防止冷媒进入冷凝管时冲刷管壁，防冲板具有自适应移动能力，从而吸收压力波动造成的防冲板振动，抑制振动的传递，降低冷凝管的振动幅度，同时保证防冲板的结构强度，不易损坏，设有随防冲板移动的导流板，能够提供径向阻断，抑制旋涡的产生，充分利用制冷剂，提高换热效率和泄流能力，能耗小。

技术领域
本发明涉及冷凝器技术领域，具体为一种基于导流板和防涡旋装置一体化的冷凝器。
背景技术
管壳式换热器(shell and tube heat exchanger)又称列管式换热器，是以封闭在壳体中管束的壁面作为传热面的间壁式换热器，这种换热器结构简单、造价低、流通截面较宽、易于清洗水垢；但传热系数低、占地面积大，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。
专利号201420267748.3提出一种高效冷凝器，其包括冷凝腔、支架、防冲板、U形冷凝管、小弯管、冷媒入口管道和出口管道，冷凝腔两侧设有支架，冷凝腔与支架之间设有防冲板，冷凝腔内设有U形冷凝管，相邻的U形冷凝管通过小弯管连接，冷凝腔左侧的支架上设有冷媒入口管道，冷凝腔右侧的支架上设有出口管道，这种高效冷凝器结构简单、紧凑并且合理，装配方便快捷，连接可靠，耐腐蚀性能好，延长了冷凝器的使用寿命，使进入冷凝器内的冷媒气体分布更加均匀，热交换效果好，大大提高了冷凝器工作的可靠性，易于使用推广。
现有的冷凝器换热效率低，由于流体的压力不稳定，防冲板容易产生抖动，进而损坏，压力和流速变化时，旋涡的深度随之变化，涡旋会降低冷媒出口液体泄流能力，引起机组震动，降低机组效率，压降能力增大，耗能增加。

发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种基于导流板和防涡旋装置一体化的冷凝器，结构简单，方便安装和使用，换热效率高，能够有效抑制冷凝管的抖动，抑制旋涡的生成，从而提高整体的稳定性，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种基于导流板和防涡旋装置一体化的冷凝器，包括外壳，所述外壳为左右端均敞口筒状壳体，所述外壳的左端口设有左端罩，所述左端罩的左侧面中部设有冷媒进口管，所述外壳的右端口设有右端罩，所述右端罩的右侧面设有冷媒出口管，所述外壳的侧面左端设有流体进口管，所述外壳的侧面右端设有流体出口管，所述外壳的内腔左右端相对设有左隔板和右隔板，所述左隔板和右隔板内侧的外壳内腔相对设有两块挡板，所述挡板的中部设有水平方向的冷凝管，所述冷凝管的左端设有连接管，所述连接管的内腔左端设有内环，所述左隔板和右隔板中部对应冷凝管的位置均设有插孔，左隔板的插孔内设有螺纹管，所述螺纹管的中部设有延伸至连接管内腔的插管，所述连接管的内腔中部设有防冲板，所述防冲板的左右端面分别固定有第一弹簧和第二弹簧，所述防冲板的中部设有分流孔，所述防冲板的右端面固定有挡罩，所述挡罩的右端面固定有延伸至冷凝管内的固定杆，所述固定杆的右端径向分布有四块导流板。

作为本发明的一种优选技术方案，所述内环中部设有左端大右端小的锥形管腔，且连接管侧面的螺纹孔内设有与内环外环面接触的锁紧螺丝。
作为本发明的一种优选技术方案，所述左端罩和右端罩的内腔均通过分流板隔开，且分流板的中部分布有轴孔，通过分流板对冷媒进行分流，提高轴向分布的均匀性。
作为本发明的一种优选技术方案，所述挡罩为左端敞口的圆柱体壳，且挡罩的右端面均匀分布有通孔，且该通孔的内径小于分流孔，挡罩可随防冲板进行移动，减少冷媒对冷媒管的冲刷，延长使用寿命。
作为本发明的一种优选技术方案，所述导流板为平行四边形的薄板，且导流板的外侧端固定有与冷凝管内壁贴合的胶柱，导流板提供径向阻断，能够抑制涡流的产生。
作为本发明的一种优选技术方案，所述挡板包括架板，所述架板的中部设有与冷凝管对应的通孔，通孔与冷凝管外侧壁的间腔内设有胶套，胶套减少冷凝管与架板之间的摩擦。
作为本发明的一种优选技术方案，所述架板的内侧面固定有斜板，且斜板与外壳内壁过渡连接，挡板对流体进行阻挡和导流，提高流体在外壳内的空间分布率。

与现有技术相比，本发明的有益效果是：本基于导流板和防涡旋装置一体化的冷凝器，结构简单，安装和使用方便，通过分流板、防冲板和挡罩进行递进式的分流，提高冷媒的轴向分布率，使冷媒在断面的分布上具有均匀性，从而防止冷媒进入冷凝管时冲刷管壁，防冲板具有自适应移动能力，从而吸收压力波动造成的防冲板振动，抑制振动的传递，降低冷凝管的振动幅度，同时保证防冲板的结构强度，不易损坏，设有随防冲板移动的导流板，能够提供径向阻断，抑制旋涡的产生，充分利用制冷剂，提高换热效率和泄流能力，能耗小。

附图说明

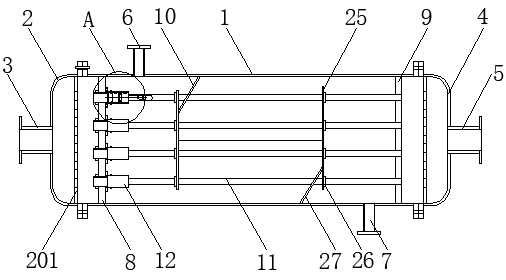

图1为本发明剖面结构示意图；

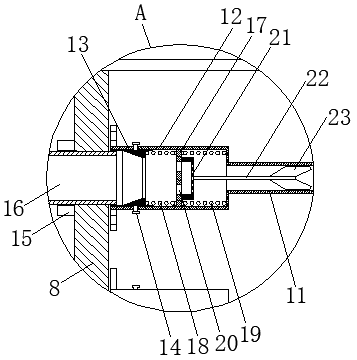

图2为本发明A处结构放大示意图；

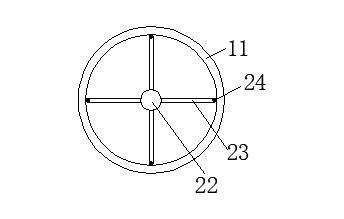

图3为本发明导流板结构示意图。
图中：1外壳、2左端罩、201分流板、3冷媒进口管、4右端罩、5冷媒出口管、6流体进口管、7流体出口管、8左隔板、9右隔板、10挡板、11冷凝管、12连接管、13内环、14锁紧螺丝、15螺纹管、16插管、17防冲板、18第一弹簧、19第二弹簧、20分流孔、21挡罩、22固定杆、23导流板、24胶柱、25架板、26胶套、27斜板。
