捷邦实用新型专利：一种便于安装固定的双管板换热器

实用新型内容

[0005]本实用新型提供一种便于安装固定的双管板换热器，其中一种目的是为了解决一些双管板换热器在工作的过程中，对于装置的减震效果较差，且容易造成对装置的损害，降低装置的使用寿命问题；其中另一种目的是为了解决一些双管板换热器在搬运时需要采用大型的机械进行搬运，操作繁琐，浪费资源，降低装置的工作效率问题。

[0006]为解决上述技术问题，本实用新型所采用的技术方案是：

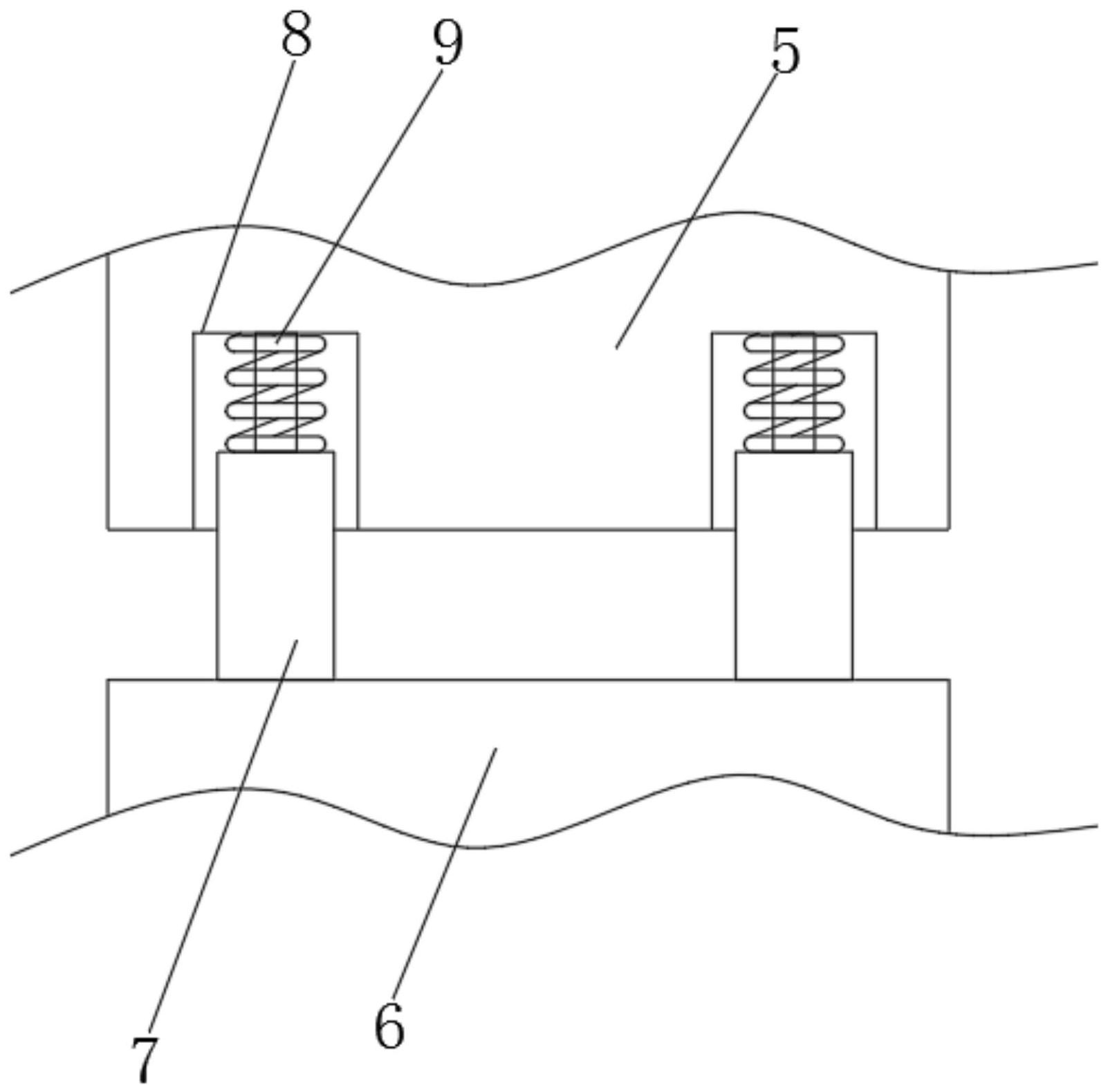

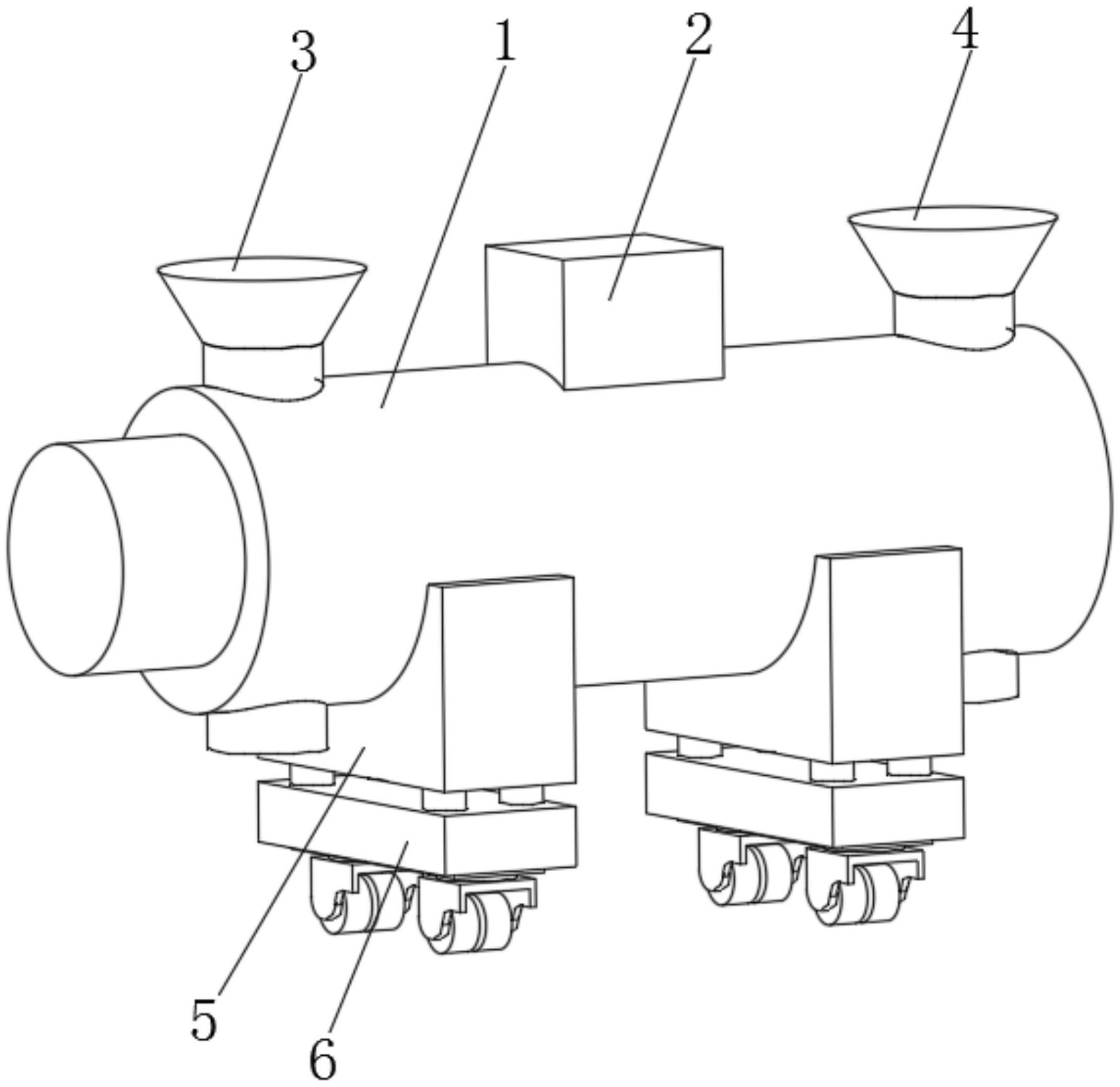

[0007]一种便于安装固定的双管板换热器，包括双管板热换器，所述双管板热换器的上端固定安装有超声波组件，所述双管板热换器的上端固定安装有热管组件，所述超声波组件的右端设置有冷管组件，所述双管板热换器的下端固定安装有支撑块，所述支撑块的下端设置有连接底座，所述支撑块的内部开设有凹槽，所述凹槽的内部顶端固定安装有弹簧组件，所述弹簧组件的下端与支撑杆的上端固定安装，所述支撑杆的下端与所述连接底座的上端固定安装。

[0008]本实用新型技术方案的进一步改进在于：所述支撑块的外部设置为U形状，且支撑块的外部与设置的双管板热换器的外部相适配。

[0009]采用上述技术方案，该方案中的支撑块设置有两个，且对称设置在双管板热换器的下端，便于进行支撑。

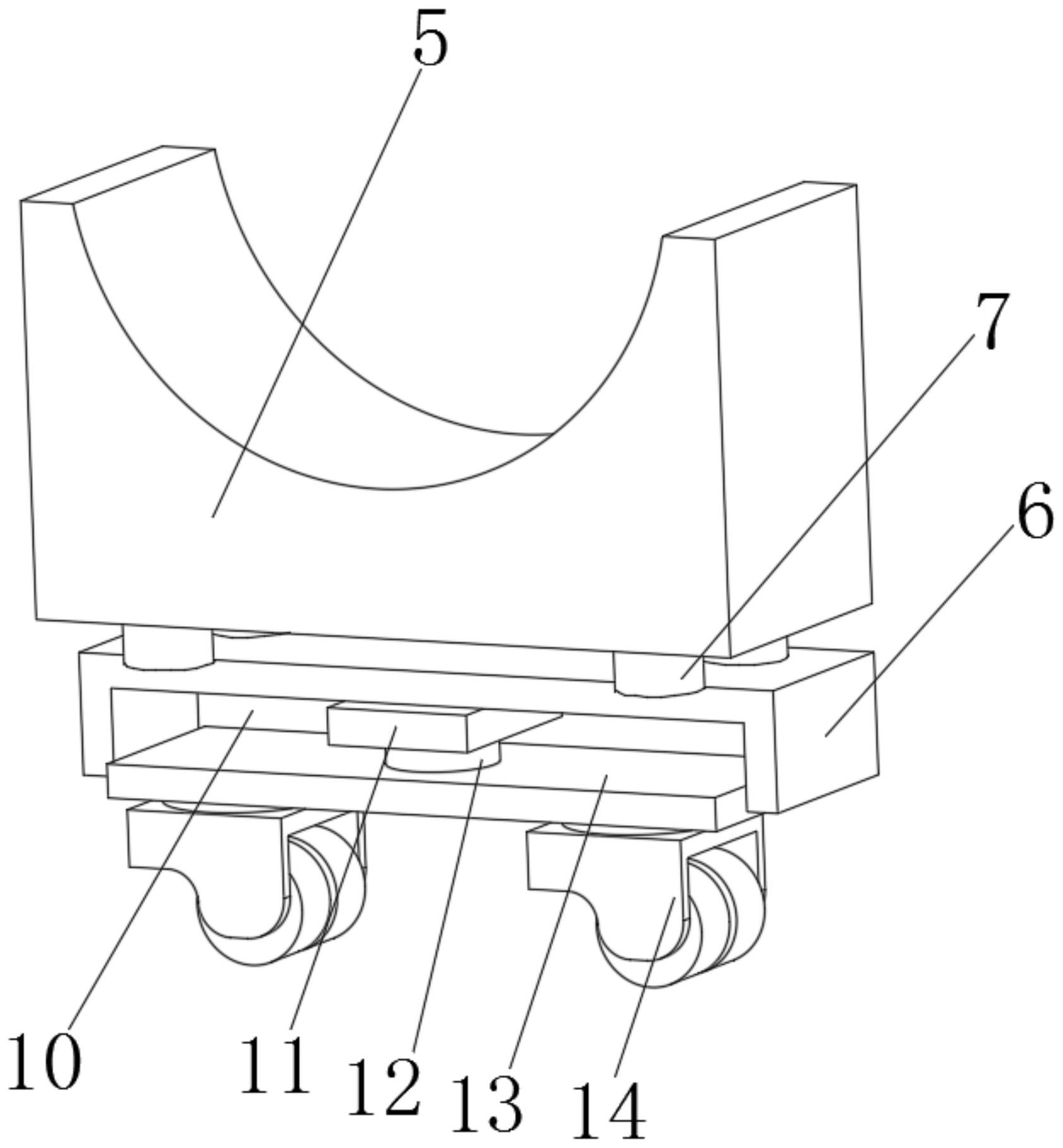

[0010]本实用新型技术方案的进一步改进在于：所述连接底座的内部开设有升降槽，所述升降槽的内部顶端固定安装有液压缸，所述液压缸的输出端固定安装有液压伸缩组件，所述液压伸缩组件的下端固定安装有连接板。

[0011]本实用新型技术方案的进一步改进在于：所述连接板的下端活动安装有滚轮，所述滚轮设置有两个，且对称分布在连接板的两端。

[0012]采用上述技术方案，该方案中的滚轮设置为万向轮，便于在使用的过程中国进行转向推动，操作使用方便。

[0013]本实用新型技术方案的进一步改进在于：所述支撑杆的外部与设置的凹槽内部相适配，所述连接底座通过设置的支撑杆与弹簧组件固定安装。

[0014]本实用新型技术方案的进一步改进在于：所述冷管组件的下端与双管板热换器的上端固定安装，所述支撑杆设置有两个，且设置在连接底座的上端。

[0015]由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

[0016]1、本实用新型提供一种便于安装固定的双管板换热器，根据双管板热换器、热管组件和冷管组件的组合设置，可以在双管板热换器的内部进行换热工作，且在工作的过程中采用超声波组件的设置，可以对内部的水垢进行处理，利用支撑块、连接底座、凹槽、弹簧组件和支撑杆的设置，可以在工作的过程中起到减震的效果，避免造成对装置的损害，降低装置的使用寿命。

[0017]2、本实用新型提供一种便于安装固定的双管板换热器，根据连接底座、升降槽、液压缸、液压伸缩组件和连接板的设置，可以对滚轮的高度进行调节，从而可以在移动与固定间进行切换，方便进行安装固定。
