捷邦实用新型专利：一种耐腐蚀的钛管换热器
背景技术
[0002]换热器是最典型的间壁式换热器，它在工业上被广泛应用，换热器分布多种型号规格，管束换热器也是其中之一，管式换热器主要有壳体、管束、管板和封头等部分组成。
[0003]换热器主要的换热工作使通过内部的管束完成流体的换热工作，通过管束和管板等结构组装呈管热管帮助换热工作进行，管束均匀分布，换热效果好。
[0004]换热管的材料多样，主要为不锈钢和碳钢等材料，现有的大多换热管钢材料的耐腐蚀性不佳，不能广泛用于不同流体，特别是包含化学气体的流体，该流体在进行换热时容易对换热管造成腐蚀损伤，降低了换热管的使用安全性和工作寿命。
实用新型内容
[0005]鉴于上述情况，本实用新型的目的在于提供一种耐腐蚀的钛管换热器，以解决现有大多换热管材质耐腐蚀性差，无法广泛用于不同流体换热的问题。

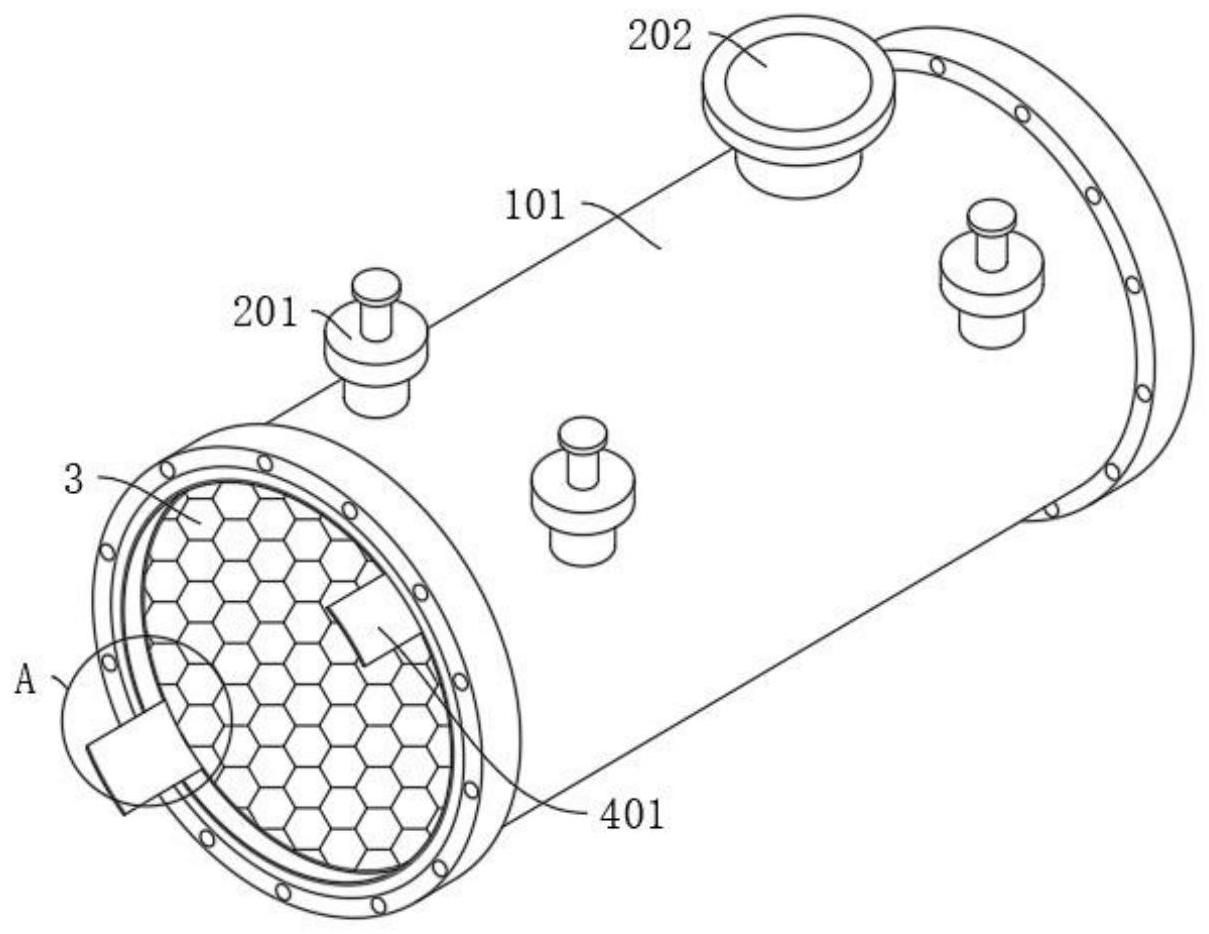

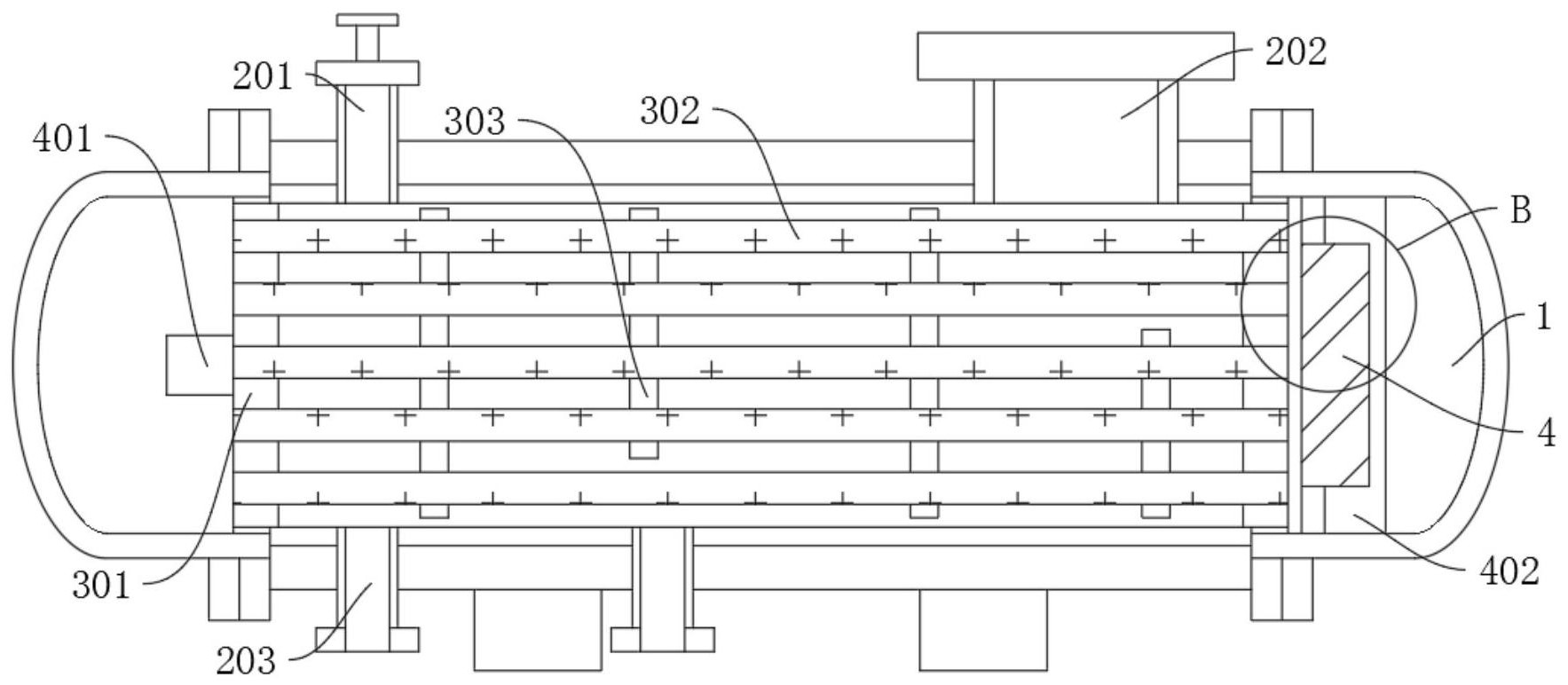

[0006]一种耐腐蚀的钛管换热器，其包括一主体机构、一通道机构、一换热机构和一辅助机构，所述通道机构位于所述主体机构的外端，所述换热机构位于所述主体机构的内端，所述辅助机构位于换热机构的外端；其中，所述换热机构包括一换热管板、多根平行钛管束和多个折流板，所述换热管板固定安装在所述主体机构内端的左右两侧，所述平行钛管束固定安装在所述换热管板的内端，所述折流板固定安装在所述平行钛管束的中部。

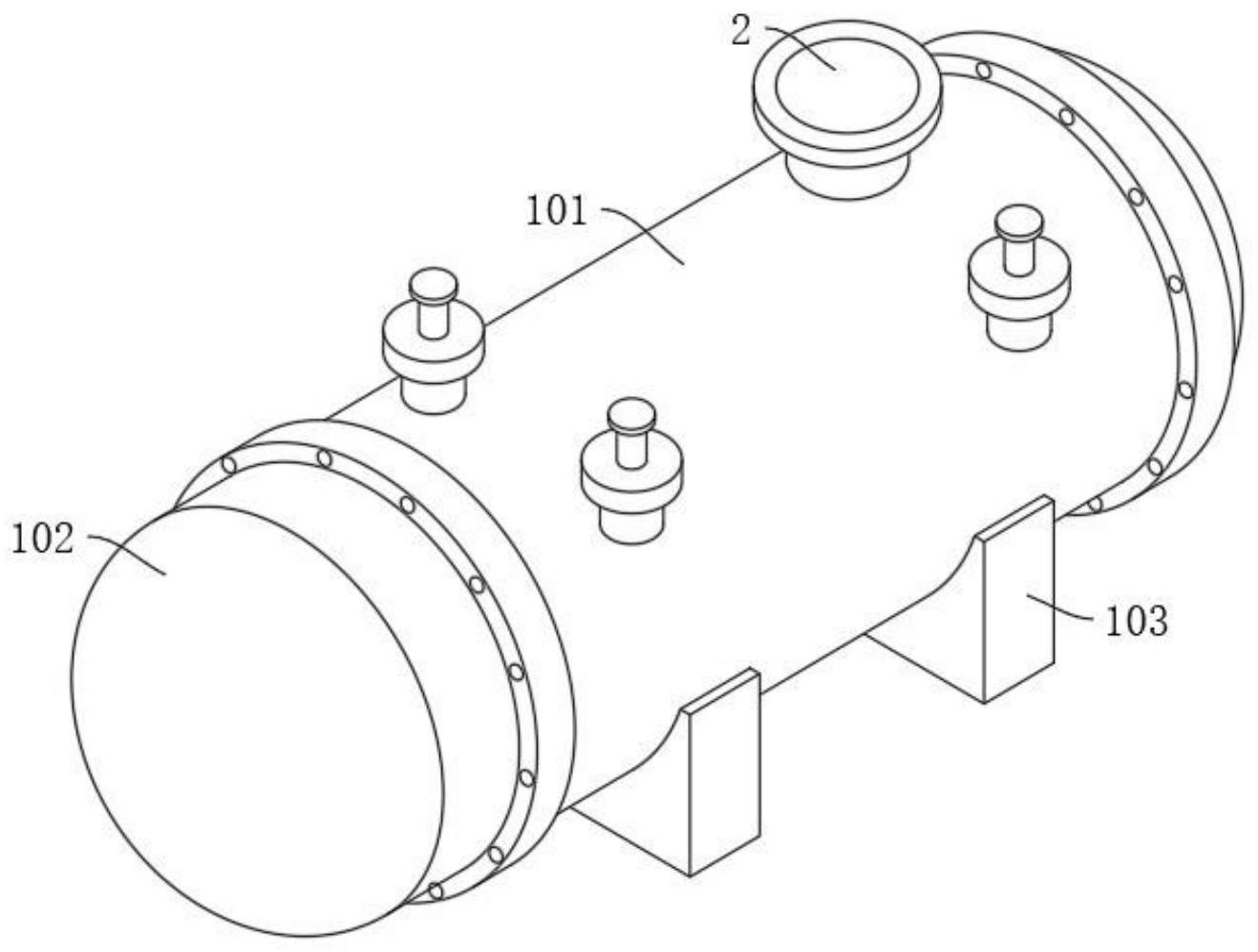

[0007]进一步的，所述主体机构包括一保护外壳、一封头和一支撑座，所述封头固定安装在所述保护外壳的左右两端，所述支撑座固定安装在所述保护外壳的下端。具体的，保护外壳通过两侧封头将钛管结构封装在内部，不易受到外部物料作用力而影响，下方通过支撑座支起，便于流体合理排出。
[0008]进一步的，所述通道机构包括一热流体口、一冷流体口和一流体出口，所述热流体口固定安装在所述保护外壳上端的右侧，所述冷流体口固定安装在所述保护外壳上端的左侧，所述流体出口固定安装在所述保护外壳下端的左侧。通过安装有通道机构在结构中，用于实现冷热气流的进出，气流的通行顺畅合理，便于后续换热工作进行，操作可行性好。具体的使用时，热流体通过热流体口进入装置右侧，冷流体通过冷流体口进入装置左侧，冷热气流通过换热管结构进行换热工作，最后冷热流体沿下方的流体出口分别排出。

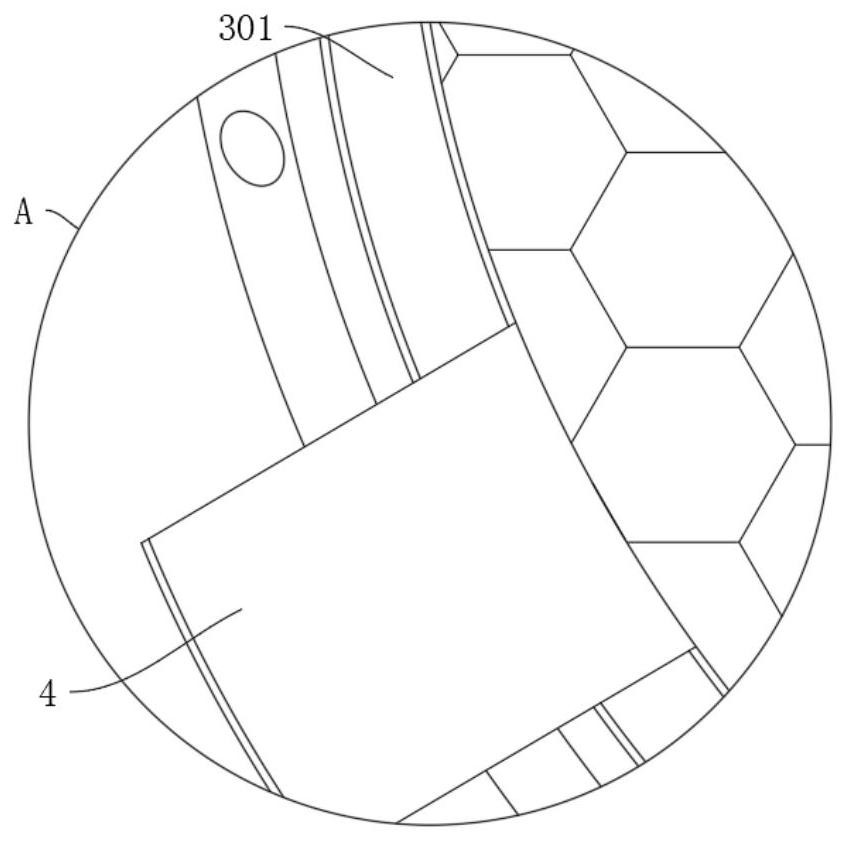

[0009]进一步的，所述辅助机构包括一抽拉板、一连接座和一连接螺筒，所述抽拉板固定安装在所述换热管板的左端，所述连接座固定安装在所述封头内端的右侧，所述连接螺筒固定安装在所述换热管板的右端。具体的，需要更换换热结构时，可作用力于抽拉板将换热结构螺纹脱离壳体。
[0010]进一步的，所述连接座和所述换热管板之间通过所述连接螺筒螺纹连接，所述平行钛管束呈等距排布。该设置使得结构分布合理，便于换热管结构与外部保护结构进行适配连接，便于换热器进行稳定工作，操作稳定性好，不易发生晃动稳定；
[0011]进一步的，所述保护外壳和所述热流体口、所述冷流体口之间固定连通，所述保护外壳和所述流体出口之间固定连通。该设置使得结构连接合理，提高了结构的流通通畅性，便于气流进行换热，提高了换热器的工作效果。
[0012]与现有技术相比，本实用新型具有如下有益效果：本实用新型提供一种耐腐蚀的钛管换热器，包括一主体机构、一通道机构、一换热机构和一辅助机构。其中，所述换热机构包含多根平行钛管束，相较于传统不锈钢和其他金属管，钛管整体的耐腐蚀性，可应用于多种不同的流体，不易受到流体内包裹的物质腐蚀，换热管可稳定长久的使用，工作稳定寿命高，使用安全性和稳定性好，折流板的设置使得其换热性能好；而辅助机构在换热管结构外侧，可辅助取出和安装换热机构，便于换热机构与主体机构便捷稳定的连接，为人们操作提供合理的作用力点，维护更换等操作更加方便。
