哪些冷水机会用到壳管式冷凝器？
来源：
广东捷邦节能 日期：2019-09-14

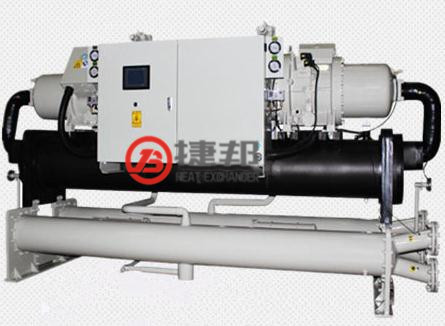

哪些冷水机会用到壳管式冷凝器？实际上，壳管式冷凝器是水冷冷水机系列常用的一款冷凝器，比如水冷螺杆式冷水机、水冷箱式冷水机、水冷开放式冷水机、水冷低温冷水机等。它分为卧式和立式两大类。

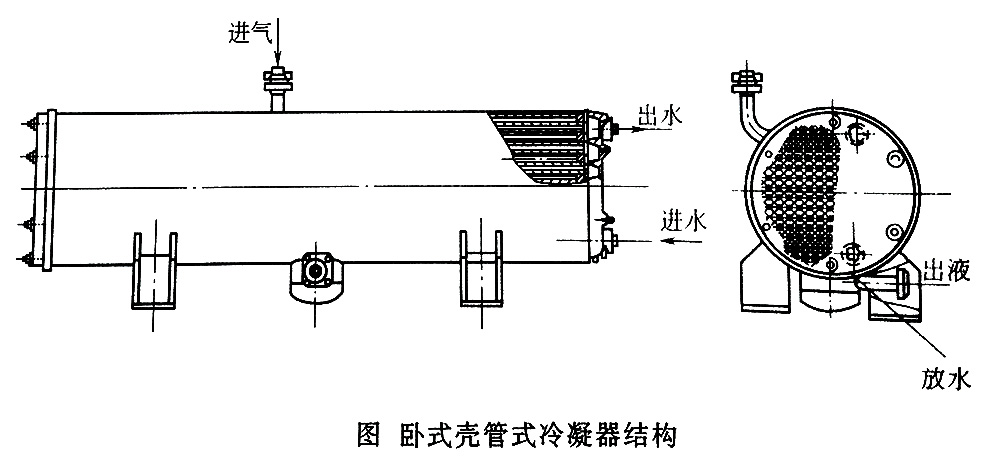

一、卧式壳管式冷凝器
卧式壳管式冷凝器的基本结构形式是有圆筒形外壳、端座、管板和管束组成。制冷剂蒸汽在管外凝结，凝结后液体从筒体底部流出，冷却水在管内多次往返流动在正常情况下，筒下部只有少量液体，也有一些小型冷凝器的筒体下部不装管束，筒底部用以储存凝结的液体，使设备简化，有时筒下部设有集液包，制冷剂液体由此排除，并用以积存润滑油及机械杂质。
卧式壳管式冷凝器一般采用偶数流程，这样可以使进出水管安装在同一端盖上，冷却水从下面的进水口流入，从上面的出水口流出。端盖用螺栓压紧在管板上，其间用橡皮垫密封。端盖顶部有放气塞（供水时排空气用），下部有放水塞（冬季停用时排积水防止管子冻坏用）。
捷邦卧式壳管式冷凝器，利用铜管制造，加工成梯形低肋管，增强传热能力，铜管表面光滑，使水压降低，并且方便后期的清洗保养工作。
二、立式壳管式冷凝器
立式壳管式冷凝器多用于大、中型氨制冷装置。它的筒体直立于储水池上，冷却水从顶部的分水箱进入管道后，沿壁面呈膜状向下流动，流下的水集中在下面的水池中。制冷剂蒸汽从筒体上部进入，放出热量后在关外凝结成制冷剂液体，从底部排出。
一、卧式壳管式冷凝器
卧式壳管式冷凝器的基本结构形式是有圆筒形外壳、端座、管板和管束组成。制冷剂蒸汽在管外凝结，凝结后液体从筒体底部流出，冷却水在管内多次往返流动在正常情况下，筒下部只有少量液体，也有一些小型冷凝器的筒体下部不装管束，筒底部用以储存凝结的液体，使设备简化，有时筒下部设有集液包，制冷剂液体由此排除，并用以积存润滑油及机械杂质。
卧式壳管式冷凝器一般采用偶数流程，这样可以使进出水管安装在同一端盖上，冷却水从下面的进水口流入，从上面的出水口流出。端盖用螺栓压紧在管板上，其间用橡皮垫密封。端盖顶部有放气塞（供水时排空气用），下部有放水塞（冬季停用时排积水防止管子冻坏用）。
捷邦卧式壳管式冷凝器，利用铜管制造，加工成梯形低肋管，增强传热能力，铜管表面光滑，使水压降低，并且方便后期的清洗保养工作。
二、立式壳管式冷凝器
立式壳管式冷凝器多用于大、中型氨制冷装置。它的筒体直立于储水池上，冷却水从顶部的分水箱进入管道后，沿壁面呈膜状向下流动，流下的水集中在下面的水池中。制冷剂蒸汽从筒体上部进入，放出热量后在关外凝结成制冷剂液体，从底部排出。
