双管板与单管板换热器的区别是什么？
来源：
广东捷邦节能 日期：2020-05-16
同单管板换热器相比，双管板换热器管程壳程间泄漏概率低得多；受力状况更好。从结构看，双管板换热器采用固定管板式结构，管束不能抽出清洗。实际使用表明，采用机械胀管法制造的双管板换热器，可以满足使用要求。本文广东捷邦从结构、用途、制造等方面比较了双管板换热器和单管板换热器。

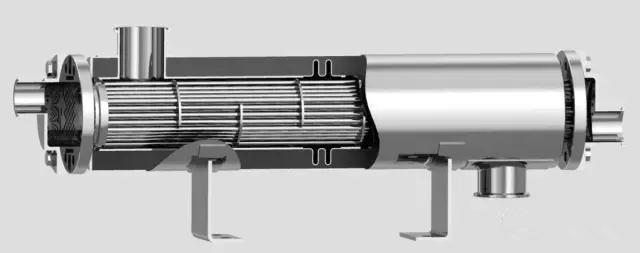

1.双管板与单管板换热器结构比较
双管板换热器采用固定管板结构，管束不能抽出清洗，单管板换热器可采用多种结构型式，管束可以抽出清洗。对于温差较大的双管板换热器，简体上可加装波纹膨胀节；而单管板换热器除可考虑简体上加装波纹膨胀节外，常采用浮头或U型管型式来补偿。
对于双管板换热器，存在二种设计理念的认识：一种认为双管板换热器用于绝对防止管壳程间介质混串的场合，设计在内外管板之间空腔上加装排液倒淋阀，供日常观察和内管板发生泄漏时排放，使得管壳程介质切实被内外二层管板隔离。这是采用双管板结构型式的主要目的。
另一种认为双管板换热器可用于管壳程间介质压差很大的场合，设计在内外管板之间的空腔中加入一种介质，来减小管壳程间介质的压差。这和一般单管板换热器一样，不能绝对保证外管板上管口不发生泄漏。
2.双管板与单管板换器使用上的比较
单管板换热器最常见。在使用中除经常出现垫片螺栓法兰接头密封泄漏外，还会出现管板上的管口泄漏，以及焊接裂纹等。单管板换热器管板上的管口泄漏大部分出现在焊接收弧处。焊接收弧时气体未放干净，有砂眼。
双管板换热器具有内外双层管板，如果内管板管口泄漏，还有外管板防护。
单管板换热器焊接裂纹常出现在换热器简体大法兰盘锥体小端与简体结合部。这里出现问题的主要原因，一是大法兰盘锥体小端与简体结合部应力大；二是几何尺寸和形状突变，容易埋藏缺陷。
双管板换热器简体大法兰盘锥体小端与筒体结合部位于内外管板间形成的空腔外边上，空腔中无介质或介质压力很小。受力状况好于单管板换热器。
另外，双管板换热器压力试验要打4遍压(管程、两内管板之间的壳程、两侧内外管板之间的腔体)，单管板换器压力试验要打2～3遍压(管程、壳程或管程、壳程、小浮头)。
3.双管板与单管板换热器制造比较
通常，换热管和管板的连接大致有四种形式，即强度焊(常见氩弧焊)、强度胀、强度焊+贴胀、强度胀+密封焊，其差异主要反映在管孔是否开槽和焊接坡口及管子伸出长度等方面。胀接可分为非均匀胀接(机械滚珠胀接)、均匀胀接(液压胀接、液袋胀接、橡胶胀接、爆炸胀接等)。
双管板换热器设计要求采取强度焊+强度胀，推荐采用液压胀管法。单管板换热器一般设计要求采用强度焊+贴胀，采用机械胀管或手工胀管即可。
双管板换热器作为比单管板换器更可靠的换热器结构形式，可以更好地推广应用；但有一个首要前提就是双管板换器制造质量要好，特别是换热管质量要好，保证在使用中不出现换热管壁破裂的情况。广东捷邦是高新技术企业，在长期的设计、制造实践中总结经验，至今已累积近50项管壳式换热器实用专利，质量有保证。欢迎来电垂询020-3296 8908
1.双管板与单管板换热器结构比较
双管板换热器采用固定管板结构，管束不能抽出清洗，单管板换热器可采用多种结构型式，管束可以抽出清洗。对于温差较大的双管板换热器，简体上可加装波纹膨胀节；而单管板换热器除可考虑简体上加装波纹膨胀节外，常采用浮头或U型管型式来补偿。
对于双管板换热器，存在二种设计理念的认识：一种认为双管板换热器用于绝对防止管壳程间介质混串的场合，设计在内外管板之间空腔上加装排液倒淋阀，供日常观察和内管板发生泄漏时排放，使得管壳程介质切实被内外二层管板隔离。这是采用双管板结构型式的主要目的。
另一种认为双管板换热器可用于管壳程间介质压差很大的场合，设计在内外管板之间的空腔中加入一种介质，来减小管壳程间介质的压差。这和一般单管板换热器一样，不能绝对保证外管板上管口不发生泄漏。
2.双管板与单管板换器使用上的比较
单管板换热器最常见。在使用中除经常出现垫片螺栓法兰接头密封泄漏外，还会出现管板上的管口泄漏，以及焊接裂纹等。单管板换热器管板上的管口泄漏大部分出现在焊接收弧处。焊接收弧时气体未放干净，有砂眼。
双管板换热器具有内外双层管板，如果内管板管口泄漏，还有外管板防护。
单管板换热器焊接裂纹常出现在换热器简体大法兰盘锥体小端与简体结合部。这里出现问题的主要原因，一是大法兰盘锥体小端与简体结合部应力大；二是几何尺寸和形状突变，容易埋藏缺陷。
双管板换热器简体大法兰盘锥体小端与筒体结合部位于内外管板间形成的空腔外边上，空腔中无介质或介质压力很小。受力状况好于单管板换热器。
另外，双管板换热器压力试验要打4遍压(管程、两内管板之间的壳程、两侧内外管板之间的腔体)，单管板换器压力试验要打2～3遍压(管程、壳程或管程、壳程、小浮头)。
3.双管板与单管板换热器制造比较
通常，换热管和管板的连接大致有四种形式，即强度焊(常见氩弧焊)、强度胀、强度焊+贴胀、强度胀+密封焊，其差异主要反映在管孔是否开槽和焊接坡口及管子伸出长度等方面。胀接可分为非均匀胀接(机械滚珠胀接)、均匀胀接(液压胀接、液袋胀接、橡胶胀接、爆炸胀接等)。
双管板换热器设计要求采取强度焊+强度胀，推荐采用液压胀管法。单管板换热器一般设计要求采用强度焊+贴胀，采用机械胀管或手工胀管即可。
双管板换热器作为比单管板换器更可靠的换热器结构形式，可以更好地推广应用；但有一个首要前提就是双管板换器制造质量要好，特别是换热管质量要好，保证在使用中不出现换热管壁破裂的情况。广东捷邦是高新技术企业，在长期的设计、制造实践中总结经验，至今已累积近50项管壳式换热器实用专利，质量有保证。欢迎来电垂询020-3296 8908
