捷邦实用新型专利：一种节能型方形换热器

来源： 广东捷邦节能 日期：2019-04-20

广东捷邦本实用新型公开了一种节能型方形换热器，包括固定座，所述固定座通过卡接机构连接有减震机构，卡接机构通过第一锁紧机构进行固定，所述减震机构的顶部安装有管壳，管壳为方形结构，本节能型方形换热器，结构新颖，持久耐用，节能效果好，通过减震机构对管壳受到的不良震动进行消除，大大提高了该换能器的工作稳定性，通过卡接机构对减震座与固定座进行组装，其安装方便，大大提高了施工的效率，通过过滤装置对水体进行过滤净化，避免水体中的杂质在管壳内壁上结垢而影响其换热性能，增加了该换热器的使用寿命，通过滑动机构对安装架与过滤盒进行组装，其安装拆卸方便，便于对过滤网进行清洁，维护方便。

技术领域
本实用新型涉及换热器技术领域，具体为一种节能型方形换热器。
背景技术
目前，市面上应用于空调领域中的蒸发器主要由管壳、在管壳内的冷媒管，及管壳内壁与冷媒管之间的折流板组成，其中，在管壳上设有进水口和出水口，冷媒管上设有冷媒进管口和冷媒出管口，使用时，当灌入管壳内的水压太大时，管壳内的水旋转太急无法及时排出，有可能会将管壳冲破，影响换热器的正常运行。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种节能型方形换热器，结构新颖，持久耐用，节能效果好，安装方便，耐震，维护方便，使用寿命长，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种节能型方形换热器，包括固定座，所述固定座通过卡接机构连接有减震机构，卡接机构通过第一锁紧机构进行固定，所述减震机构的顶部安装有管壳，管壳为方形结构，所述管壳的内部安装有冷媒管，管壳的侧面分别连通有出水管和进水管，所述进水管上固定有过滤盒，过滤盒通过滑动机构连接有过滤装置，且过滤装置通过第二锁紧机构与过滤盒进行固定，其结构新颖，持久耐用，节能效果好。
作为本实用新型的一种优选技术方案，所述减震机构包括减震支架，减震支架固定在管壳的底部，所述减震支架的端部固定有减震座，通过减震机构对管壳受到的不良震动进行消除，大大提高了该换能器的工作稳定性。

作为本实用新型的一种优选技术方案，所述卡接机构包括定位槽和紧固件，紧固件固定在减震座的底部，所述定位槽开设在固定座上，紧固件与定位槽卡接，通过卡接机构对减震座与固定座进行组装，其安装方便，大大提高了施工的效率。
作为本实用新型的一种优选技术方案，所述第一锁紧机构包括第一锁紧器和第一锁孔，第一锁孔开设在紧固件上，所述第一锁紧器安装在固定座的侧面，第一锁紧器与第一锁孔插接，通过第一锁紧机构对固定座与减震座进行固定，大大提高了组装的牢靠性。

作为本实用新型的一种优选技术方案，所述过滤装置包括安装架，安装架的顶部固定有把手，所述安装架的底部安装有过滤网，通过过滤装置对水体进行过滤净化，避免水体中的杂质在管壳内壁上结垢而影响其换热性能，增加了该换热器的使用寿命。
作为本实用新型的一种优选技术方案，所述滑动机构包括滑槽和滑轨，滑轨固定在过滤盒的内侧，所述滑槽开设在安装架上，滑轨与滑槽滑动连接，通过滑动机构对安装架与过滤盒进行组装，其安装拆卸方便，便于对过滤网进行清洁，维护方便。

作为本实用新型的一种优选技术方案，所述第二锁紧机构包括第二锁孔和第二锁紧器，第二锁紧器安装在安装架上，所述第二锁孔开设在过滤盒上，第二锁紧器与第二锁孔插接，通过第二锁紧机构对安装架与过滤盒进行固定，其固定牢靠，能够避免在工作过程中安装架与过滤盒发生分离，保证了设计的合理性。

与现有技术相比，本实用新型的有益效果是：本节能型方形换热器，结构新颖，持久耐用，节能效果好，通过减震机构对管壳受到的不良震动进行消除，大大提高了该换能器的工作稳定性，通过卡接机构对减震座与固定座进行组装，其安装方便，大大提高了施工的效率，通过过滤装置对水体进行过滤净化，避免水体中的杂质在管壳内壁上结垢而影响其换热性能，增加了该换热器的使用寿命，通过滑动机构对安装架与过滤盒进行组装，其安装拆卸方便，便于对过滤网进行清洁，维护方便。

附图说明

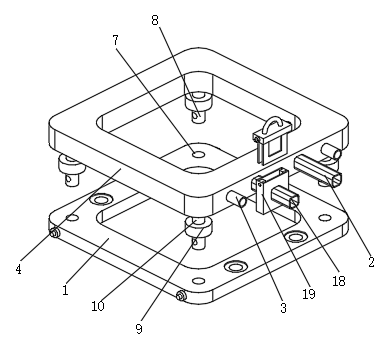

图1为本实用新型结构示意图；

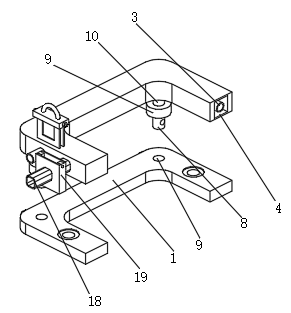

图2为本实用新型侧面结构示意图；

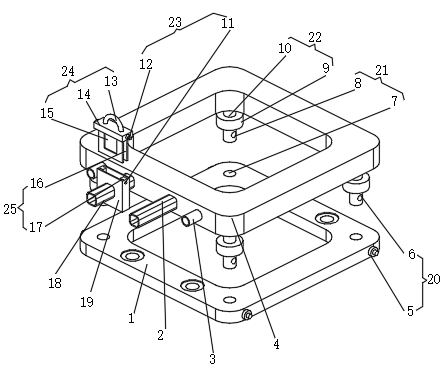

图3为本实用新型结构剖面图。
图中：1固定座、2出水管、3冷媒管、4管壳、5第一锁紧器、6第一锁孔、7定位槽、8紧固件、9减震座、10减震支架、11第二锁孔、12第二锁紧器、13把手、14安装架、15过滤网、16滑槽、17滑轨、18进水管、19过滤盒、20第一锁紧机构、21卡接机构、22减震机构、23第二锁紧机构、24过滤装置、25滑动机构。
