捷邦实用新型专利：一种一体化三机管壳冷凝器
来源：
广东捷邦节能 日期：2019-05-02
广东捷邦本实用新型公开了一种一体化三机管壳冷凝器，包括第一筒体、第二筒体和第三筒体，第一筒体的弧形面中部设有进水管，第三筒体的弧形面中部设有出水管，第一筒体的端部和第三筒体的端部均设有第一法兰盘，第二筒体的两端均设有第二法兰盘。本一体化三机管壳冷凝器，第一筒体、第二筒体和第三筒体对接组成一体，成为一体式三机换热器，大大节省了空间，而且第一筒体、第二筒体和第三筒体均设有独立的进、出液管和换热结构，保证了制冷压缩机单独运行，而冷却水系统合为一体，只需要一个外部冷却塔便可以供水，节省经济资源和空间资源，保证中央空调系统的单独运行，互不干涉，简化了制造工序，节省资源。
技术领域
本实用新型涉及冷凝器技术领域，具体为一种一体化三机管壳冷凝器。
背景技术
目前，市面上的管壳式换热器为分体式，即单机冷凝器，这种设计方式，占空间大，系统复杂，运输不方便，而且水侧系统需要设立单独的冷却塔，对于使用三个制冷压缩机的情况，则需要三个单机冷凝器的情况，需要占用很大空间，而且需要额外配备三个冷却塔，给客户增加经济成本和管理成本，由此提出一种一体式三机管壳冷凝器，将原本需要三个单机冷凝器的情况，设计为一个一体式冷凝器，大大节省了空间，冷却水系统也为一体，只需要一个冷却塔便可以供水，给客户节省经济资源和空间资源。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种一体化三机管壳冷凝器，大大节省了空间，保证了制冷压缩机单独运行，而冷却水系统合为一体，只需要一个外部冷却塔便可以供水，节省经济资源和空间资源，保证中央空调系统的单独运行，互不干涉，简化了制造工序，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化三机管壳冷凝器，包括第一筒体、第二筒体和第三筒体，所述第一筒体的弧形面中部设有进水管，所述第三筒体的弧形面中部设有出水管，所述第一筒体的端部和第三筒体的端部均设有第一法兰盘，所述第二筒体的两端均设有第二法兰盘，所述第二筒体两端的第二法兰盘分别与第一筒体端部的第一法兰盘和第三筒体端部的第一法兰盘通过螺栓和螺母连接，所述第一筒体、第二筒体和第三筒体的外表面上部均设有进液管和出液管，所述第二筒体的内部两侧均设有封板，两个封板之间均匀分布有换热管，两个封板之间设有折流板，折流板套接于换热管的外表面，所述第一筒体和第三筒体的内部结构与第二筒体的内部换热结构一致。
优选的，作为本实用新型的一种优选技术方案，所述第一筒体和第三筒体的下表面均设有支撑肋板，支撑肋板的底端设有垫板，用于支撑整体，便于安装放置在地面上。
优选的，作为本实用新型的一种优选技术方案，所述进水管的外表面上部设有第一螺纹座，第一螺纹座内螺纹连接有第一工业温度计，便于查看进水温度。
优选的，作为本实用新型的一种优选技术方案，所述出水管的外表面上部设有第二螺纹座，第二螺纹座内螺纹连接有第二工业温度计，便于查看出水温度。
优选的，作为本实用新型的一种优选技术方案，所述第一法兰盘与第二法兰盘之间设有密封垫，密封垫为聚四氟乙烯密封垫，增加连接密封性能。
优选的，作为本实用新型的一种优选技术方案，所述第二筒体的内部两侧均设有环形定位插槽，第一筒体的内部一端和第三筒体的内部一端均设有与环形定位插槽相配合的定位套，第一筒体、第二筒体和第三筒体组成一体时，定位套插接于环形定位插槽内，能够增加密封性能，防止第一筒体与第二筒体的连接处、第三筒体与第二筒体的连接处漏水。
优选的，作为本实用新型的一种优选技术方案，所述折流板的数量为三个且等间距设置，中间的折流板的缺口向上，左侧和右侧的折流板的缺口向下，增加内部扰流，增大内部换热面积，换热效果好。
与现有技术相比，本实用新型的有益效果是：本一体化三机管壳冷凝器，设计新颖，第一筒体、第二筒体和第三筒体通过第一法兰、第二法兰、螺栓和螺母对接组成一体，成为一体式三机换热器，大大节省了空间，而且第一筒体、第二筒体和第三筒体均设有独立的进液管、出液管和换热结构，保证了制冷压缩机单独运行，第一筒体、第二筒体和第三筒体内部管层连通，冷却水系统合为一体，只需要一个外部冷却塔便可以供水，节省经济资源和空间资源，保证中央空调系统的单独运行，互不干涉，简化了制造工序，节省资源。
附图说明

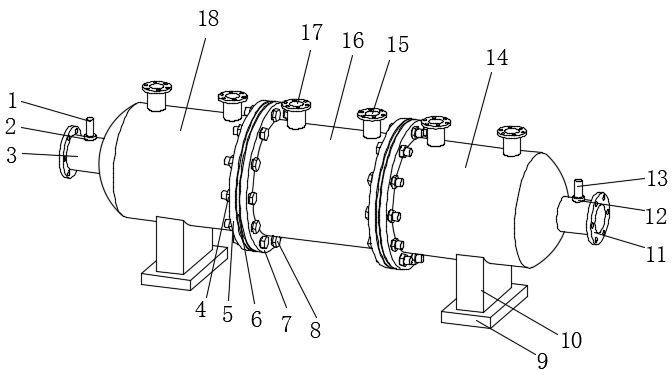

图1为本实用新型结构示意图；

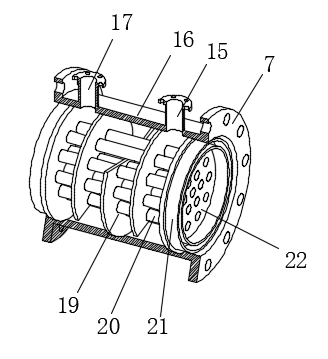

图2为本实用新型第二筒体内部结构示意图；

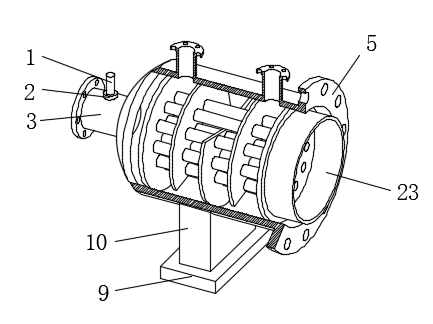

图3为本实用新型第三筒体内部结构示意图。
图中：1第二工业温度计、2第二螺纹座、3出水管、4螺母、5第一法兰盘、6密封垫、7第二法兰盘、8螺栓、9垫板、10支撑肋板、11进水管、12第一螺纹座、13第一工业温度计、14第一筒体、15出液管、16第二筒体、17进液管、18第三筒体、19折流板、20换热管、21环形定位插槽、22封板、23定位套。
本实用新型具体实施例,请联系广东捷邦,对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
技术领域
本实用新型涉及冷凝器技术领域，具体为一种一体化三机管壳冷凝器。
背景技术
目前，市面上的管壳式换热器为分体式，即单机冷凝器，这种设计方式，占空间大，系统复杂，运输不方便，而且水侧系统需要设立单独的冷却塔，对于使用三个制冷压缩机的情况，则需要三个单机冷凝器的情况，需要占用很大空间，而且需要额外配备三个冷却塔，给客户增加经济成本和管理成本，由此提出一种一体式三机管壳冷凝器，将原本需要三个单机冷凝器的情况，设计为一个一体式冷凝器，大大节省了空间，冷却水系统也为一体，只需要一个冷却塔便可以供水，给客户节省经济资源和空间资源。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种一体化三机管壳冷凝器，大大节省了空间，保证了制冷压缩机单独运行，而冷却水系统合为一体，只需要一个外部冷却塔便可以供水，节省经济资源和空间资源，保证中央空调系统的单独运行，互不干涉，简化了制造工序，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化三机管壳冷凝器，包括第一筒体、第二筒体和第三筒体，所述第一筒体的弧形面中部设有进水管，所述第三筒体的弧形面中部设有出水管，所述第一筒体的端部和第三筒体的端部均设有第一法兰盘，所述第二筒体的两端均设有第二法兰盘，所述第二筒体两端的第二法兰盘分别与第一筒体端部的第一法兰盘和第三筒体端部的第一法兰盘通过螺栓和螺母连接，所述第一筒体、第二筒体和第三筒体的外表面上部均设有进液管和出液管，所述第二筒体的内部两侧均设有封板，两个封板之间均匀分布有换热管，两个封板之间设有折流板，折流板套接于换热管的外表面，所述第一筒体和第三筒体的内部结构与第二筒体的内部换热结构一致。
优选的，作为本实用新型的一种优选技术方案，所述第一筒体和第三筒体的下表面均设有支撑肋板，支撑肋板的底端设有垫板，用于支撑整体，便于安装放置在地面上。
优选的，作为本实用新型的一种优选技术方案，所述进水管的外表面上部设有第一螺纹座，第一螺纹座内螺纹连接有第一工业温度计，便于查看进水温度。
优选的，作为本实用新型的一种优选技术方案，所述出水管的外表面上部设有第二螺纹座，第二螺纹座内螺纹连接有第二工业温度计，便于查看出水温度。
优选的，作为本实用新型的一种优选技术方案，所述第一法兰盘与第二法兰盘之间设有密封垫，密封垫为聚四氟乙烯密封垫，增加连接密封性能。
优选的，作为本实用新型的一种优选技术方案，所述第二筒体的内部两侧均设有环形定位插槽，第一筒体的内部一端和第三筒体的内部一端均设有与环形定位插槽相配合的定位套，第一筒体、第二筒体和第三筒体组成一体时，定位套插接于环形定位插槽内，能够增加密封性能，防止第一筒体与第二筒体的连接处、第三筒体与第二筒体的连接处漏水。
优选的，作为本实用新型的一种优选技术方案，所述折流板的数量为三个且等间距设置，中间的折流板的缺口向上，左侧和右侧的折流板的缺口向下，增加内部扰流，增大内部换热面积，换热效果好。
与现有技术相比，本实用新型的有益效果是：本一体化三机管壳冷凝器，设计新颖，第一筒体、第二筒体和第三筒体通过第一法兰、第二法兰、螺栓和螺母对接组成一体，成为一体式三机换热器，大大节省了空间，而且第一筒体、第二筒体和第三筒体均设有独立的进液管、出液管和换热结构，保证了制冷压缩机单独运行，第一筒体、第二筒体和第三筒体内部管层连通，冷却水系统合为一体，只需要一个外部冷却塔便可以供水，节省经济资源和空间资源，保证中央空调系统的单独运行，互不干涉，简化了制造工序，节省资源。
附图说明
图1为本实用新型结构示意图；
图2为本实用新型第二筒体内部结构示意图；
图3为本实用新型第三筒体内部结构示意图。
图中：1第二工业温度计、2第二螺纹座、3出水管、4螺母、5第一法兰盘、6密封垫、7第二法兰盘、8螺栓、9垫板、10支撑肋板、11进水管、12第一螺纹座、13第一工业温度计、14第一筒体、15出液管、16第二筒体、17进液管、18第三筒体、19折流板、20换热管、21环形定位插槽、22封板、23定位套。
本实用新型具体实施例,请联系广东捷邦,对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
